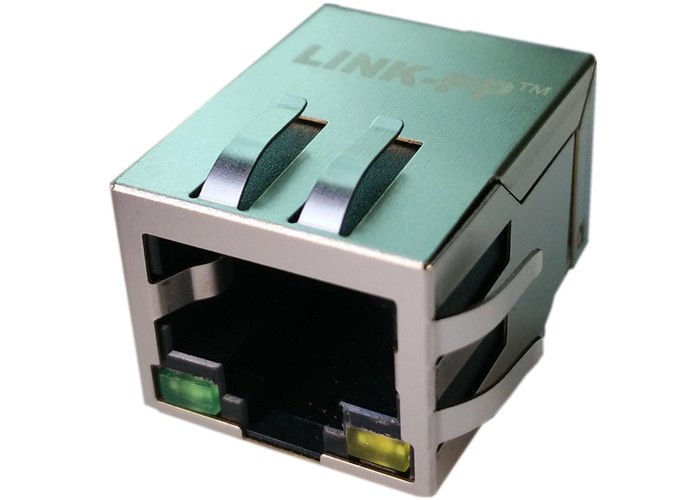

Fermaglio modulare HR911157C dell'incrocio Rj45 di LPJ0017GENL RJ45 Jack

Prestazioni elettriche

L'LPJ0017GENL è ottimizzato per applicazioni Ethernet 10/100 Base-T. Il rapporto di rotazione del trasformatore è mantenuto esattamente a 1:1 sia per le coppie di trasmissione che per quelle di ricezione,garantire l'integrità del segnale attraverso la barriera di isolamentoL'induttanza primaria è specificata ad un minimo di 350 μH a 100 MHz con bias di corrente continua di 0,1 V a 8 mA, sufficiente a mantenere la qualità del segnale nelle applicazioni Ethernet.

Il connettore dimostra prestazioni eccellenti in tutti i parametri elettrici chiave.garantire che la potenza del segnale sia mantenuta in tutta la gamma di frequenze utilizzate da 10/100 EthernetLe specifiche di perdita di ritorno variano a seconda della banda di frequenza (-18dB a 1-30 MHz, -16dB a 40 MHz, -14dB a 50 MHz e -12dB a 60-80 MHz), garantendo che i riflessi del segnale siano mantenuti al minimo,ridurre gli errori dei dati.

Il cross-talk tra le coppie di segnali è ben controllato, con specifiche che vanno da -45 dB a 30 MHz a -35 dB a 100 MHz, fornendo un'eccellente separazione dei canali.il rifiuto di modalità comune varia da -35 dB a 30 MHz a -25 dB a 100 MHzL'isolamento è valutato a 1500 Vrms (prova di ipot), fornendo una protezione robusta contro le sovratensioni e garantendo la sicurezza in varie applicazioni.

AlLINK-PP, siamo specializzati in soluzioni RJ45 ad alte prestazioni su misura per le moderne esigenze di rete:

• Opzioni protette/non protette:Ideale per ambienti industriali e di ufficio.
• Contatti placcati in oro:Assicurare una minima perdita di segnale e resistenza alla corrosione.
• Conformità alle norme TIA/EIA-568:Interoperabilità e affidabilità garantite.
• Opzioni di velocità dei dati:supporto per 10/100/1000 Mbps, 10 Gbps e oltre.
• Applicazioni:Collega computer, router, switch e dispositivi IoT, consentendo il trasferimento di dati ad alta velocità, VoIP e automazione industriale.
