Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO

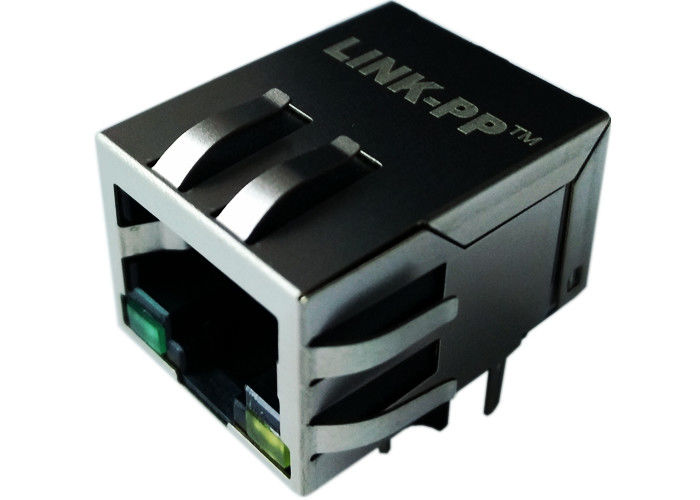

Numero di modello: HR921157C
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.05-$1.28
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4200K-PCS/Month
Rispetto: |
Risponde alle specifiche IEEE802.3 |
LED: |
Sinistra: verde, destra: giallo |
prova del hipot: |
1500 Vrms |
Induttanza OCL: |
350 μH MIN |
Rapporto di giro: |
1CT:1CT ((± 2%) |
Intervallo di temperatura di funzionamento: |
0°C a 70°C |
Rispetto: |
Risponde alle specifiche IEEE802.3 |
LED: |
Sinistra: verde, destra: giallo |
prova del hipot: |
1500 Vrms |
Induttanza OCL: |
350 μH MIN |
Rapporto di giro: |
1CT:1CT ((± 2%) |
Intervallo di temperatura di funzionamento: |
0°C a 70°C |
| Categoria | Specificità |
|---|---|
| Specifiche dei LED | |
| Configurazione LED | Doppio (a sinistra: verde, a destra: giallo) |
| Emettono colore | Verde: 565nmGiallo: 585nm |
| Voltaggio in avanti (VF) | 1.8 2.8V @ IF = 20mA (entrambi i colori) |
| Corrente inversa (IR) | Max 10μA @ VR = 5V (entrambi i colori) |
| Specifiche meccaniche | |
| Dimensioni (mm) | Larghezza: 15.93Altezza: 13.80Profondità: 21.25 |
| PCB Layout | 2.54 mm. |
| Tipo di montaggio | Tra-buco (THT) |
| Orientazione | Entrata di fronte |
| Specificità del materiale | |
| Abitazione | PBT termoplastico + 30% di fibra di vetro (UL94V-0) |
| Contatto | Fosforo bronzo C5210R-EH, spessore = 0,35 mm |
| Pini | In ottone C2680R-H, spessore = 0,35 mm |
| Scudo | SUS 201-1/2H, Spessore = 0,2 mm |
| Contatto di rivestimento | Oro 6 micro-pollici min. in zona di contatto |
| Temperatura di saldatura | Max 265°C per 5 secondi (soldatura a onde) |
| Rispetto | |
| Conformità ambientale | Compatibilità RoHS |
| Rispetto delle norme | Risponde alle specifiche IEEE802.3 |
| Specifiche elettriche (@25°C) | |
| Rapporto di rotazione (± 2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| Induttanza OCL | 350μH Min @ 100MHz / 0,1V, 8mA DC Bias |
| Perdita di inserimento | -1,0 dB Max (0,3 ‰ 100 MHz) |
| Perdita di ritorno (dB Min @100Ω) | 1 ¢ 30MHz: -18, 40MHz: -16, 50MHz: -14, 60 ¢ 80MHz: -12 |
| Interferenza (dB Min) | 30 MHz: -45, 60 MHz: -40, 100 MHz: -35 |
| Rifiuto in modalità comune (dB Min) | 30 MHz: -35, 60 MHz: -30, 100 MHz: -25 |
| Test dell'ipopotamo | 1500 Vrms |
| Intervallo di temperatura di esercizio | 0°C a +70°C |
L'LPJ0017GENL è specificamente progettato per applicazioni che richiedono una connettività Ethernet 10/100 Base-T, tra cui:
La progettazione magnetica integrata semplifica l'implementazione in queste applicazioni eliminando la necessità di componenti trasformatori separati, riducendo il numero di componenti, la complessità dell'assemblaggio,e potenziali punti di guasto.
