Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: 30F-51NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$2.2 can be negotiable
Imballaggi particolari: T&R
Tempi di consegna: 1-2 SETTEMANE
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 5KK/mese
Numero di porto: |
Porto unico |
Pacco: |
SMD |
Numero pin: |
24 pin |
Serie: |
Trasformatore GigE a porta singola |
Campioni: |
offerta libera |
Archivio: |
PDF/3D/ISG/Stp/Step/Fogli di dati |
Numero di porto: |
Porto unico |
Pacco: |
SMD |
Numero pin: |
24 pin |
Serie: |
Trasformatore GigE a porta singola |
Campioni: |
offerta libera |
Archivio: |
PDF/3D/ISG/Stp/Step/Fogli di dati |
|

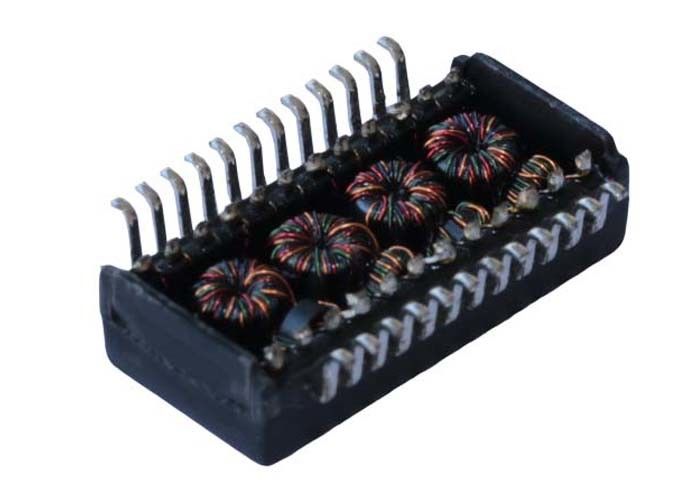

Numero della parte LINK-PP |
LP82440ANL |
|
Velocità |
1000 BASE-T |
|
Numero di porti |
SINGLE |
|
Applicazione |
Lan Ethernet |
|
Pacco |
SMD |
|
Numero PIN |
24 |
|
Temperatura |
-40 TO + 85 |
|
Altezza dell'imballaggio (mm) |
4.00 |
|
Lunghezza dell'imballaggio (mm) |
15.1 |
|
Larghezza dell'imballaggio (mm) |
10.0 |
Nota:
1. Progettato per i ricevitori Gigabit
2. IEEE 802.3af / ANSI X3.263 prestazioni conformi
3. 350 mA Capacità di corrente
4. Temperatura massima di riflusso 250°C, 5 secondi
5. Magneti, progettati per Gigabit PHY utilizzati in background
6Per la parte RoHS aggiungere il suffisso NL
6Certificazione UL: numero di fascicolo E484635
Specifiche elettriche @ 25°C
1. Rapporto di rotazione: 1CT:1CT ± 5%
2. OCL: 350uH min @ 100KHz, 100mV, 8mADC Bias
3- Perdita di inserimento:
1-100MHz: -1,0dB MAX
4. Perdita di ritorno ((dB MIN @ 100Ω):
1-30MHz: -18
40 MHz: -14.4
50 MHz: -13.1
60-80MHz: -12
100 MHz: -10
5. Interferenza (dB MIN):
30 MHz: -45
60 MHz: -40
100 MHz: -35
6. DCMR: (dB MIN):
30 MHz: -43
60 MHz: -35
100 MHz: -30
7. Hipot: 1500Vrms MIN
8Temperatura di funzionamento: -40°C a +85°C
