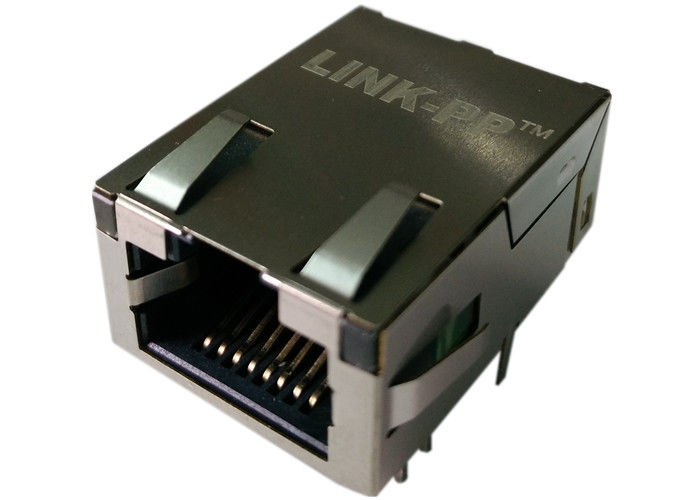

Connettore di magnetica di basso profilo RJ-45 Jack LPJK7001CNL 10/100 nessun LED

Name: Connettore di magnetica di basso profilo RJ-45 Jack LPJK7001CNL 10/100 nessun LED
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: LPJK7001CNL
Price: 0.08 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Guangdong, Cina

Marca: LINK-PP

Certificazione: UL,ROHS,Reach,ISO

Numero di modello: LPJK7001CNL

Termini di trasporto & di pagamento

Quantità di ordine minimo: 50/500/1000/25K

Prezzo: $0.08-$1.79

Imballaggi particolari: 60pcs/tray, o pacchetto della bobina

Tempi di consegna: Di riserva

Termini di pagamento: TT, giorni NET30/60/90

Capacità di alimentazione: 2800K-PCS/Month

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione di prodotto

Evidenziare:
                                                                                                                                                                                    presa ultrabassa di profilo, connettore di basso profilo rj45


Specifiche:	LPJK7001CNL	Meccanico:	24.04x17.78x11.30mm
Disegno schematico:	4 bobine, 1CT: 1CT	Ethernet:	1 x 10/100Base
campioni:	libero	Archivio:	PDF/3D/ISG/Stp/Step/Datasheet

Specifiche:	LPJK7001CNL
Meccanico:	24.04x17.78x11.30mm
Disegno schematico:	4 bobine, 1CT: 1CT
Ethernet:	1 x 10/100Base
campioni:	libero
Archivio:	PDF/3D/ISG/Stp/Step/Datasheet

Connettore di magnetica di basso profilo RJ-45 Jack LPJK7001CNL 10/100 nessun LED

Connettore di magnetica di basso profilo RJ-45 Jack modulare LPJK7001CNL 10/100

1. 1X1 linguetta-su LPJK7001CNL senza LED
2. prese modulari 10/100Base
3. connettore di basso profilo RJ45
4. dimensione 24.04x17.78x11.30mm
5. Modelli del LED: LPJK7001AONL/LPJK7001AHNL

Basso profilo RJ-45 Jack modulare, connettori del PWB RJ45 di 100M

Numero del pezzo di LINK-PP:	LPJK7001CNL
Velocità:	10/100 di base-t
Numero dei porti:	SINGOLO
Applicazione-lan:	Ethernet (non PoE)
Fermo:	Su
Tipo di PIN:	Lega per saldatura di THT
Temperatura:	0 + a 70
Altezza del pacchetto (millimetro):	11,30
Lunghezza del pacchetto (millimetro):	24,04
Larghezza del pacchetto (millimetro):	17,78

1. Tipo di prodotto caratteristiche:

1) tipo = connettore di prodotto
2) tipo di Jack = RJ45
3) profilo = norma
4) orientamento del montaggio del PWB = entrata del lato (angolo retto)

2. Collegamento meccanico:
1) configurazione di Jack = 1 x 1

3. Caratteristiche elettriche:
1) schermato = sì

4. Caratteristiche relative di termine:
1) dito di EMI - fondo = senza
2) metodo = lega per saldatura di termine

5. Caratteristiche relative del corpo:
1) la configurazione del porto = sceglie/multi
2) dita di EMI sommità e lati = con senza
3) orientamento = norma del fermo - chiuda
4) lunghezza della coda del PWB

6. Caratteristiche relative del contatto:
1) precaricato = sì
2) tipo di termine del contatto = tramite il supporto superficie/del foro

7. Abitazione delle caratteristiche relative:
1) stile = Jack del connettore

8. Standard industriali:
1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,

Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C
3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente

9. Marcatura di identificazione:
1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm

10. Termini per uso:
1) si applica a = circuito stampato
2) condizioni ambientali = ufficio/locali
3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85

Applicazioni:

Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL

Vantaggio competitivo:

persone 2600,

prova di 100%

Termine di consegna flessibile
