Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: LPJ4013EDNL
Documento: LPJ4013EDNL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: Supportive
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4600K.PCS/Month
Parte n: |
LPJ4013EDNL |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
100Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
Parte n: |
LPJ4013EDNL |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
100Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |

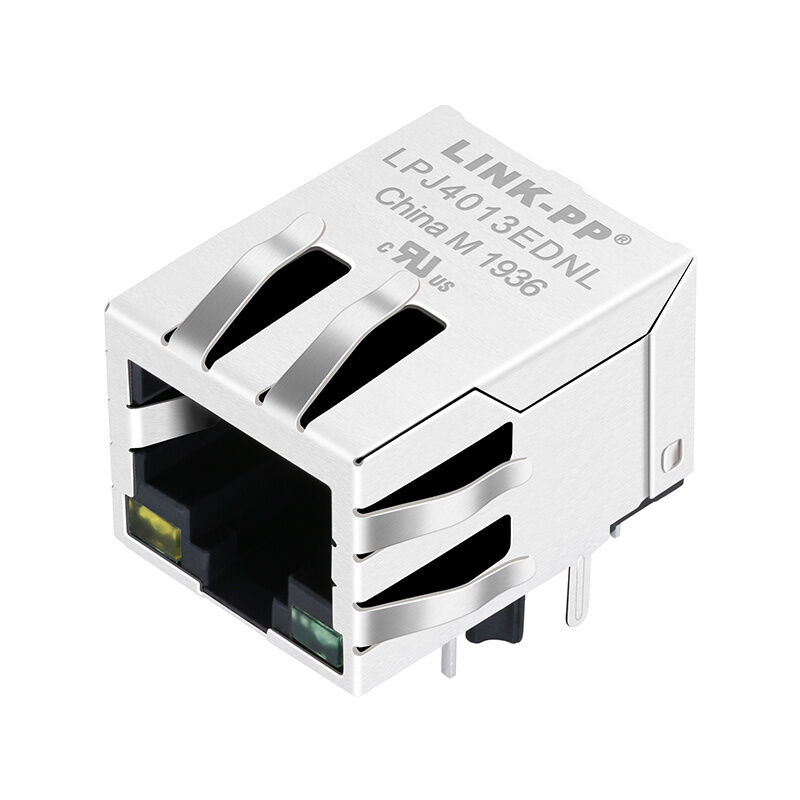

Connettore RJ45 LPJ4013EDNL con magnetici integrati, 10/100Base-T, indicatori LED, schermatura EMI e intervallo da -40°C a 85°C. Ideale per Ethernet industriale.
| Parametro | Valore |
|---|---|
| Numero di Porte | 1×1 |
| Velocità | 10Base-T / 100Base-TX |
| Supporto PoE | Non-PoE |
| Tipo di Montaggio | Through-Hole (THT) |
| Tipo di Latch | Inferiore |
| Opzione LED | Giallo / Verde |
| Schermatura EMI | Sì (Dito a Molla + Linguette) |
| Temperatura Operativa | -40°C a +85°C |
| Parametro | Specifiche |
|---|---|
| Rapporto di Spire | 1CT:1CT ±5% |
| OCL | ≥ 350µH @100KHz, 0.1V, 8mA DC Bias |
| Perdita di Inserzione | ≤ -1.2 dB (1–100 MHz) |
| Perdita di Ritorno | ≥ -16 dB (1–30 MHz) |
| ≥ -12 dB (30–60 MHz) | |
| ≥ -10 dB (60–80 MHz) | |
| ≥ -8 dB (80–100 MHz) | |
| Diafonia | ≥ -30 dB (1–100 MHz) |
| Reiezione di Modo Comune (CMR) | ≥ -30 dB (1–100 MHz) |
| Isolamento (PHY verso Linea) | 1500 Vrms |
La jack magnetico RJ45 LPJ4013EDNL è un connettore Ethernet 10/100Base-T ad alte prestazioni progettato per una trasmissione del segnale stabile, soppressione EMI e affidabilità a lungo termine in ambienti esigenti.
Con magnetici integrati, doppi indicatori LED e schermatura EMI avanzata (design a dito a molla), questo connettore è ideale per ingegneri e OEM che sviluppano dispositivi Ethernet industriali, sistemi IoT, router e apparecchiature di rete embedded.
1. Compatibilità 10/100Base-T
Supporta applicazioni Fast Ethernet con trasmissione dati stabile.
2. Magnetici Integrati (Design MagJack)
Riduce la complessità del PCB e migliora l'integrità del segnale.
3. Doppi Indicatori LED (Giallo/Verde)
Consente un chiaro monitoraggio dello stato di collegamento e attività.
4. Schermatura EMI Avanzata con Dito a Molla
Minimizza le interferenze elettromagnetiche per un funzionamento affidabile.
5. Ampia Temperatura Operativa (-40°C a +85°C)
Adatto per ambienti industriali difficili.
6. Montaggio Through-Hole (THT)
Garantisce una forte stabilità meccanica per applicazioni con ciclo di vita lungo.
7. Configurazione Latch Inferiore
Fissaggio sicuro del cavo in design compatti.
I magnetici integrati eliminano la necessità di trasformatori esterni, riducendo la complessità del layout e il costo della distinta base.
Magnetici accuratamente ingegnerizzati garantiscono bassa perdita di inserzione, forte perdita di ritorno ed eccellenti prestazioni EMI.
L'ampio intervallo di temperatura e il robusto montaggio THT lo rendono ideale per ambienti mission-critical.
La struttura di schermatura a dito a molla offre una migliore messa a terra e soppressione EMI rispetto ai connettori RJ45 standard.
