Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: LPJ4013EDNL
Documento: LPJ4013EDNL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: Supportive
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4600K.PCS/Month
Parte n: |
LPJ4013EDNL |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
100Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
Parte n: |
LPJ4013EDNL |
Numero di porte: |
1x1 |
Fermo: |
Giù |
Velocità dati: |
100Base-T |
PoE: |
Non |
Opzione LED: |
Con |
Tab EMl: |
Con |
Tipo di montaggio: |
Tht |
Tipo di saldatura: |
Onda |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |

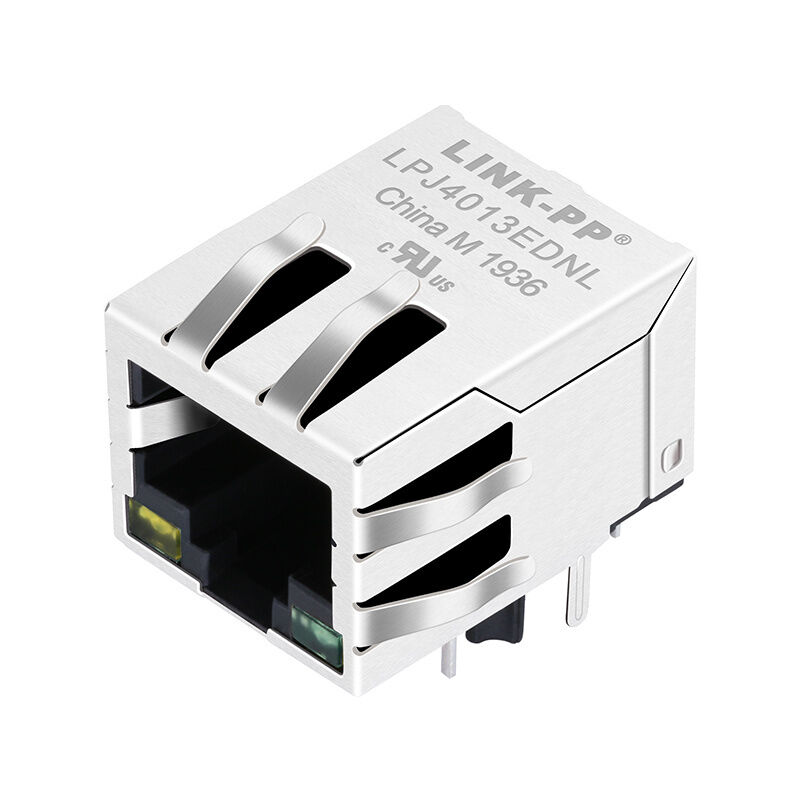

LPJ4013EDNL connettore RJ45 con magnetismo integrato, 10/100Base-T, indicatori LED, schermatura EMI e gamma da -40°C a 85°C. Ideale per Ethernet industriale.
| Parametro | Valore |
|---|---|
| Numero di porti | 1x1 |
| Velocità | 10Base-T / 100Base-TX |
| Sostegno PoE | Non-PoE |
| Tipo di montaggio | Tra-buco (THT) |
| Tipo di chiusura | Giù. |
| Opzione LED | Giallo / Verde |
| Protezione contro le emissioni | Sì (Dito di molla + schede) |
| Temperatura di funzionamento | -40°C a +85°C |
| Parametro | Specificità |
|---|---|
| Rapporto di rotazione | 1CT:1CT ± 5% |
| OCL | ≥ 350μH @100KHz, 0,1V, 8mA di bias di corrente continua |
| Perdita di inserimento | ≤ -1,2 dB (1100 MHz) |
| Risultato di perdita | ≥ -16 dB (130 MHz) |
| ≥ -12 dB (3060 MHz) | |
| ≥ -10 dB (6080 MHz) | |
| ≥ -8 dB (80-100 MHz) | |
| Parla in croce | ≥ -30 dB (1100 MHz) |
| Rifiuto di modalità comune (CMR) | ≥ -30 dB (1100 MHz) |
| Isolamento (PHY alla linea) | 1500 Vrms |
IlLPJ4013EDNL RJ45 presa magneticaè un dispositivo ad alte prestazioni10/100Base-T Ethernet connettoreprogettato per una trasmissione del segnale stabile, la soppressione dell'EMI e l'affidabilità a lungo termine in ambienti difficili.
ConMagnetismo integrato,Indicatori LED doppi, eschermatura EMI potenziata (progettazione della punta di molla), questo connettore è ideale per ingegneri e OEM che sviluppanodispositivi Ethernet industriali, sistemi IoT, router e apparecchiature di rete incorporate.
1. 10/100Base-T Compatibilità
Supporta applicazioni Fast Ethernet con trasmissione dati stabile.
2Magnetismo integrato (MagJack Design)
Riduce la complessità dei PCB e migliora l'integrità del segnale.
3Indicatori a doppio LED (giallo/verde)
Permette un chiaro monitoraggio dello stato del collegamento e dell'attività.
4Protezione EMI migliorata con Finger Spring
Minimizza le interferenze elettromagnetiche per un funzionamento affidabile.
5Temperatura di funzionamento ampia (da -40°C a +85°C)
Adatto per ambienti industriali difficili.
6.Montaggio attraverso foro (THT)
Garantisce una forte stabilità meccanica per applicazioni a lungo ciclo di vita.
7. Configurazione di blocco
Ritenzione sicura del cavo in disegni compatti.
Magnetismo integrato elimina la necessità di trasformatori esterni, riducendo la complessità del layout e il costo del BOM.
Magnetici attentamente progettati assicuranobasse perdite di inserimento, forti perdite di ritorno e eccellenti prestazioni EMI.
Ampia gamma di temperature e robusto montaggio THT lo rendono ideale perambienti mission-critical.
Ilstruttura protettiva a mollafornisce una migliore messa a terra e soppressione EMI rispetto ai connettori standard RJ45.
