Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: JXD2-0015NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.09-$1.85
Imballaggi particolari: Facoltativo
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000000/mese
Codice prodotto: |
JXD2-0015NL |
Velocità dati: |
10/100/1000Base-T |
Induttanza primaria: |
≥350μH (a 100 kHz) |
Isolamento: |
≥2250 VCC |
LED: |
Sinistra (giallo), destra (verde) |
Larghezza del pacchetto: |
160,00 mm |
Lunghezza del pacchetto: |
16,82 mm |
Altezza del pacchetto: |
16,90 mm |
Codice prodotto: |
JXD2-0015NL |
Velocità dati: |
10/100/1000Base-T |
Induttanza primaria: |
≥350μH (a 100 kHz) |
Isolamento: |
≥2250 VCC |
LED: |
Sinistra (giallo), destra (verde) |
Larghezza del pacchetto: |
160,00 mm |
Lunghezza del pacchetto: |
16,82 mm |
Altezza del pacchetto: |
16,90 mm |

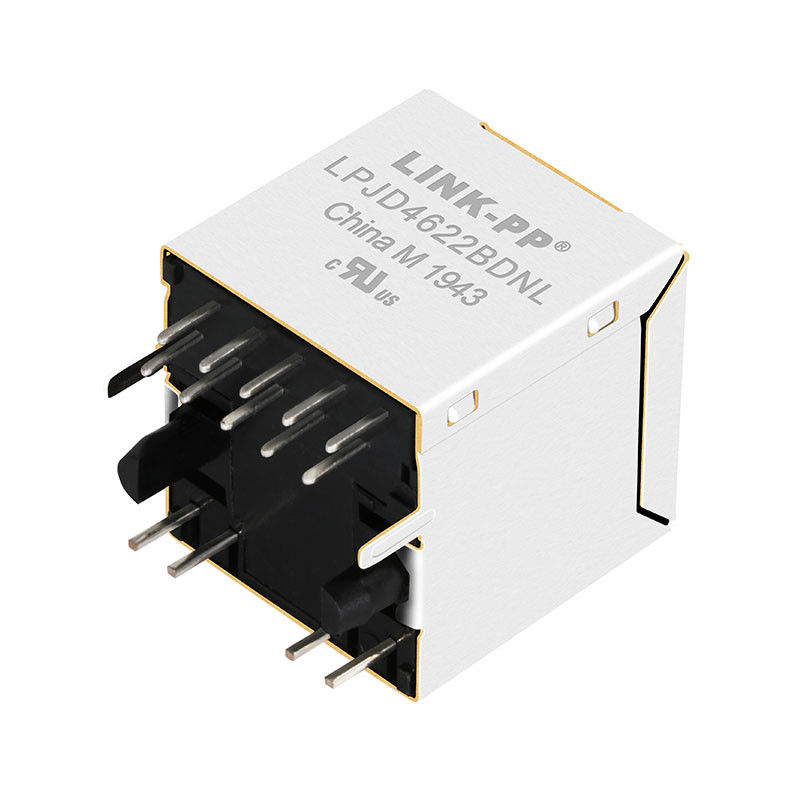

Il connettore RJ45 verticale JXD2-0015NL (LPJD4622BDNL) è un'interfaccia di rete premium ad alte prestazioni progettata per applicazioni PCB top-entry con spazio limitato.questo jack a foro a 1 porta (1x1) integra la magnetica Gigabit per supportare velocità base-T 10/100/1000 con funzionalità AutoMDIX.
Costruito per resistere a ambienti difficili, il JXD2-0015NL ha una gamma di temperature di funzionamento industriale da **-40°C a +85°C**, una superficiale placcatura in oro da 30 micro pollici,e schermature in ottone per uso pesanteÈ la scelta ideale per i router industriali, i gateway IoT, le schede madri embedded e le apparecchiature di telecomunicazione.
| Categoria | Parametro | Specificità |
|---|---|---|
| Proprietà meccaniche e fisiche | Numero della parte | JXD2-0015NL |
| Imballaggio / Montaggio | Tecnologia attraverso buchi (THT), Top Entry | |
| Dimensioni (W × L × H) | 160,00 mm × 16,82 mm × 16,90 mm | |
| Materiale per le abitazioni | Termoplastico, ritardante di fiamma UL94 V-0 | |
| Materiale dello scudo | di legno, di legno o di legno | |
| Materiale di contatto | Fosforo bronzo | |
| Contatto di rivestimento | Placcaggio in oro selettivo, 30 μin Min. | |
| Numero di porti | 1 × 1 | |
| Classificazione PoE | Non-PoE | |
| Caratteristiche elettriche e magnetiche | Standard Ethernet | 10/100/1000Base-T, Auto-MDIX |
| Ratio di rotazione (@ 100kHz) | 11 ± 5% (tutte le quattro coppie) | |
| Induttanza primaria (OCL) | ≥ 350 μH @ 100 kHz, 0,1 V, 8 mA di bias di corrente continua | |
| Resistenza a corrente continua | ≤ 1,2 Ω | |
| Perdita di inserimento | 1 ̊100MHz: ≤ -1,0dB100 ̊125MHz: ≤ -1,2dB | |
| Risultato di perdita | 1°40MHz: ≥ -16dB40°60MHz: ≥ -12dB60°80MHz: ≥ -10dB80°100MHz: ≥ -8dB | |
| Parla incrociata (1 ¢ 100MHz) | ≥ -30dB | |
| Attenuazione in modalità comune (1 ‰ 100 MHz) | ≥ -30dB | |
| Tensione di isolamento | 2250VDC (PHY lato a lato della linea) | |
| Specifiche dei LED | LED sinistra (lato J8) | Giallo |
| Lunghezza d'onda | 590 nm | |
| Voltaggio in avanti | 2.1V tipo / 2.5V massimo. | |
| LED a destra (lato J1) | Verde | |
| Lunghezza d'onda | 565 nm | |
| Voltaggio in avanti | 2.2V tipo / 2.4V massimo. | |
| Condizione di prova | 20 mA di corrente in avanti | |
| Limiti ambientali e di saldatura | Temperatura di funzionamento | -40°C a +85°C |
| Temperatura di conservazione | -40°C a +85°C | |
| Saldatura a onde raccomandata | Massimo 260°C, 10 secondi al massimo. | |
| Conformità e norme | Conformità RoHS | Sì (RoHS-5) |
| Standard dei connettori | FCC Parte 68 Conforme RJ45 Jack | |
| Installazione raccomandata | Taglio del pannello suggerito | ≥ 16,35 mm (W) × ≥ 17,20 mm (H) |
| Disposizione del PCB | Impressione attraverso il buco con schede e zona di blocco |
Questo connettore RJ45 verticale è ideale per applicazioni Ethernet con spazio limitato.punti di accessoIl design della parte superiore semplifica l'inoltro dei cavi in involucri stretti e schede robuste.mentre la magnetizzazione integrata e la schermatura assicurano un'alta qualità del segnale e prestazioni EMIFornisce un'interfaccia professionale e affidabile per Gigabit Ethernet in server, router e hardware di controllo industriale.
I connettori verticali RJ45 (jack RJ45 di ingresso superiore) sono progettati per applicazioni PCB in cui lo spazio è limitato e il cavo Ethernet si inserisce dall'alto.Questo jack a singola porta integra il magnetismo Ethernet (11 trasformatore) e doppi LED per l'indicazione dello stato, che supportano le reti IEEE 802.3 10/100/1000Base-T (Gigabit Ethernet).e controller industriali in cui l'area della scheda è limitata ma è disponibile una distanza libera verticaleL'esempio seguente mostra un tipico connettore verticale 8P8C RJ45 con orientamento verso l'entrata superiore.
Il JXD2-0015NL è un connettore RJ45 verticale a singola porta con magnetismo integrato progettato per applicazioni Ethernet 10/100/1000Base-T.controllori industriali, punti di accesso e apparecchiature di rete integrate.
Questo connettore supporta1000Base-T Gigabit Etherneted è anche adatto per applicazioni retrocompatibili 10/100Base-T.
Il JXD2-0015NL include componenti magnetici integrati, che aiutano a semplificare la progettazione dei PCB, migliorare l'integrità del segnale e supportare i requisiti di isolamento Ethernet.
Si utilizzaTecnologia attraverso il foro (THT)con uningresso superiore verticaleorientamento, che lo rende una buona scelta per i progetti compatti in cui il cavo si inserisce dall'alto del PCB.
Il connettore è progettato per10/100/1000Base-T con Auto-MDIX, che aiuta la porta di rete a regolare automaticamente le connessioni via cavo dirette o incrociate.
Questo connettore includedue LED: aLED giallo sul lato J8e aLED verde sul lato J1Questi LED sono tipicamente utilizzati per l'indicazione del collegamento e dell'attività.
Il prodotto è classificato comeNon-PoE, quindi non è destinato alle applicazioni Power over Ethernet.
L'intervallo di temperatura di funzionamento è-40°C a +85°C, che lo rende adatto per ambienti industriali e commerciali.
L'area di accoppiamento a contatto è rivestita con30 micro-pollici d'oro, che contribuisce a migliorare la conducibilità e l'affidabilità a lungo termine del contatto.
Si', e' cosi'.RoHS conformee soddisfa i requisiti ambientali per la produzione a contenuto ridotto di piombo.
Le misure del connettore160,00 mm (W) × 16,82 mm (L) × 16,90 mm (H), rendendolo abbastanza compatto per disegni di PCB con una consapevolezza dello spazio.
Esso è tipicamente installato su PCB abilitati a Ethernet che richiedono unporta RJ45 verticale con indicatori magnetici e LED integrati, in particolare nelle reti e nelle apparecchiature industriali.
