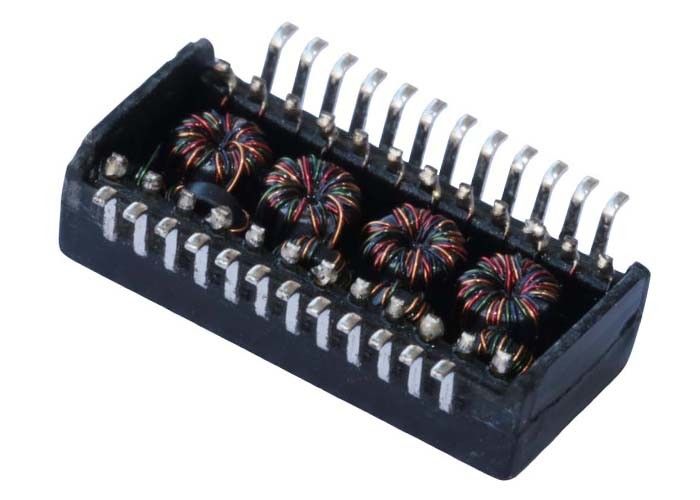

G5009CG Croce magnetica SMT Gigabit Ethernet a porta singola LP82440ANL

G5009CG Gigabit Ethernet Magnetic Module

G5009CG Trasformatore Ethernetè un dispositivo ad alte prestazioniTrasformatore di isolamento 1000BASE-T Gigabit EthernetÈ stato progettato per interfacce Ethernet a singola porta e offre un'eccellente integrità del segnale, un'elevata soppressione del rumore in modalità comune e un solido isolamento galvanico, che lo rende ideale perDisegni PHY Gigabit Ethernetin switch, router, schede di interfaccia di rete e apparecchiature di comunicazione industriale.

Questo modello è ampiamente utilizzato comesostituzione equivalente per LP82440ANL, offrendo una piena conformità IEEE 802.3ab e prestazioni stabili in vari intervalli di temperatura commerciali e industriali.

Caratteristiche chiave

✔ Conforme ai seguenti requisiti:IEEE 802.3ab 1000BASE-Tstandard

✔Rapporto di giri 1CT:1CT, ottimizzato per PHY Gigabit

✔ Eccellenteperdita di inserimento, perdita di ritorno e prestazioni di crosstalk

✔ Alto1500 Vrms di tensione di isolamentoper la sicurezza del sistema

✔Fabbricazione di apparecchiature per il controllo delle emissionipacchetto per l'assemblaggio automatico

✔ Ampia temperatura di funzionamento:-40°C a +85°C

✔ Adatto perProgettazioni Ethernet con PoE

G5009CG 1000Base-T Magnetics Module Specificazioni:

Disegno del trasformatore LP82440ANL (G5009CG)

LP82440ANL.pdf

Compatibilità e note di progettazione

• Completamente compatibile con la corrente principaleGigabit PHYda Broadcom, Marvell, Realtek, Microchip e fornitori simili
• Ottimizzato perRouting delle tracce di PCB a corto raggiotra PHY e magnetismo
• Si raccomanda di seguire le linee guida standard di layout Ethernet per l'EMI e l'ottimizzazione delle perdite di ritorno
• Può essere utilizzato in:disegni di elettromagneti discretio accoppiati con connettori RJ45 (architetture MagJack non integrate)

G5009CG 1000Base-T Magnetics Applicazioni:

• NIC (Network Interface Card): Migliora le prestazioni e la stabilità della rete.
• HUB:Fornisce una connettività Ethernet affidabile per gli hub di rete.
• Interruttore:Garantisce un'efficiente trasmissione dei dati nei switch di rete.
• Router:Supporta connessioni veloci e sicure nei router.
• Sistema PC:Migliora la velocità e l'affidabilità della rete nei personal computer.
• Stampa:Consente la stampa in rete con connessioni stabili.
• Servitore:Garantisce il trasferimento e la comunicazione di dati ad alta velocità in ambienti server.
