Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: HR861153C
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.05-$1.28
Imballaggi particolari: Tray Package: 50 pc in 1 vassoio, 24 vassoi in 1 cartone, che è 32*30*31cm, 8.5KGS (1200pcs) di ogni
Tempi di consegna: Archivio
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4200K-PCS/Month
Numero di parte: |
HR861153C |
Produzione di massa: |
LPJ0284GDNL |
Munafactuer originale: |
LINK-PP |
Applicazione: |
10/100BASE-TX |
PoE: |
IEEE 802.3af PoE |
Vita operativa: |
≥ 750 cicli di accoppiamento |
Temperatura operativa: |
0 ° C a +70 ° C. |
Temperatura di conservazione: |
Da -40°C a +85°C |
Numero di parte: |
HR861153C |
Produzione di massa: |
LPJ0284GDNL |
Munafactuer originale: |
LINK-PP |
Applicazione: |
10/100BASE-TX |
PoE: |
IEEE 802.3af PoE |
Vita operativa: |
≥ 750 cicli di accoppiamento |
Temperatura operativa: |
0 ° C a +70 ° C. |
Temperatura di conservazione: |
Da -40°C a +85°C |

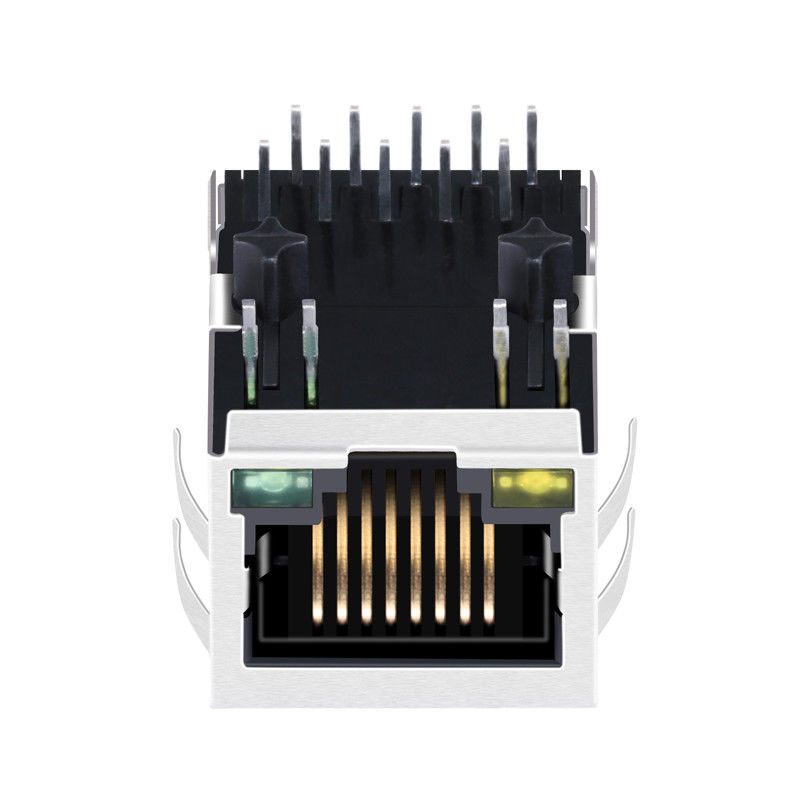

Il...HR861153Cè unun connettore RJ45 a porta singola con magnetismo integrato e doppi LED, progettato per10/100Base-TX Ethernet e applicazioni PoE.
Con unProgettazione verticale a foratura (THT),orientamento verso il basso della serratura, eProtezione da molle EMI, HR861153C aiuta gli ingegneriridurre lo spazio del PCB, semplificare il layout e migliorare l'integrità generale del segnale.
Completamente conforme a:Norme IEEE 802.3af PoE, questo connettore integra la magnetizzazione LAN direttamente nel jack RJ45, riducendo il numero di componenti esterniprestazioni elettriche stabili e elevata affidabilità di produzione.
- Sì.
Progettato per soddisfare i requisiti Ethernet e PoE più esigenti, l'HR861153C offre prestazioni elettriche costanti:
| Colore LED | Lunghezza d'onda | Voltaggio in avanti (min / max) | Corrente in avanti | Tipo |
|---|---|---|---|---|
| Verde | 568 nm | 1.8 V / 2.8 V | 20 mA | Quadratura |
| Giallo | 585 nm | 1.8 V / 2.8 V | 20 mA |
Quadratura |
I due LED offronoindicazione visiva chiara del legame, dell'attività e dello stato, migliorando la diagnostica durante l'installazione e la manutenzione.
1. alloggi:PA66 GF, nero, UL94 V-0
2. inserire:PA66 GF, nero, UL94 V-0
3- Materiale di contatto:Fosforo Bronzo, spessore 0,35 mm
4. Connessione:
5Scudo:di rame, spessore 0,20 mm
6. Protezione:30 μin Nickel
Questi materiali garantisconoeccellente resistenza alla corrosione, saldabilità, resistenza meccanica e soppressione dell'EMI.
| Parametro | Specificità |
|---|---|
| Numero della parte | HR861153C |
| Configurazione della porta | 1×1 RJ45 |
| Velocità | 10/100Base-TX |
| PoE | IEEE 802.3af |
| Montaggio | Perforazione |
| LED | Verde e giallo |
| Scudo EMI | Con le dita a molla |
| Isolamento | 2250 VDC |
| Temperatura di funzionamento | 0°C a +70°C |
I connettori RJ45 sono imballati.Scaffalature o tubi protetti da ESDper proteggere i contatti, lo schermo e i LED durante la manipolazione e il trasporto.Numero della parte, quantità, codice del lotto/data e conformità RoHS.
I prodotti sono spediti incartoni rinforzati per l'esportazionecon protezione antistatica e ammortizzante.
I metodi di trasporto disponibili includono:DHL, FedEx, UPS, trasporto aereo e trasporto marittimo, che supporta sia i campioni che gli ordini in blocco.
▷Compatibilità comprovata
Completamente conforme a:Standard IEEE 802.3 Ethernet e PoE, i MagJack LINK-PP RJ45 sono ampiamente compatibili con i principali chipset PHY e piattaforme di rete.
▷Magnetismo integrato, minore costo BOM
Magnetismo integrato riduce i componenti esterni,semplificare il layout dei PCB, e migliorare il rendimento produttivo.
▷Eccellente integrità del segnale
Ottimizzato perbassa perdita di inserimento, bassa perdita di rendimento, elevato CMRR e soppressione dell'EMI, garantendo prestazioni Ethernet stabili.
▷Affidabilità industriale
Disegnati per750+ cicli di accoppiamento, robusta schermatura, e funzionamento stabile attraversointervalli di temperatura commerciali e industriali.
▷Certificato e conforme
RoHS conforme, riconosciuto UL, e fabbricato secondo rigorosi sistemi di controllo della qualità.
▷Flessibilità OEM / ODM
con una lunghezza massima non superiore a 50 mm,LED personalizzati, schermatura, supporto PoE e opzioni di packagingdisponibile.
▷Un approvvigionamento globale conveniente
Prezzi di fabbrica diretti, tempi di consegna stabili e supporto logisticocampioni alla produzione in serie.
