Numero di parte: |
SM91502AL |
Rapporto di curva: |
1:1±2% |
OCL (100 kHz, 0,1 V): |
150 µH min. a 450 µH max. |
Tensione di lavoro: |
1000 VCC |
Hi-Pot (Isolamento): |
4300 VCC (1 mA, 60 secondi) |
Temperatura operativa: |
da -40°C a +125°C |
Numero di parte: |
SM91502AL |
Rapporto di curva: |
1:1±2% |
OCL (100 kHz, 0,1 V): |
150 µH min. a 450 µH max. |
Tensione di lavoro: |
1000 VCC |
Hi-Pot (Isolamento): |
4300 VCC (1 mA, 60 secondi) |
Temperatura operativa: |
da -40°C a +125°C |

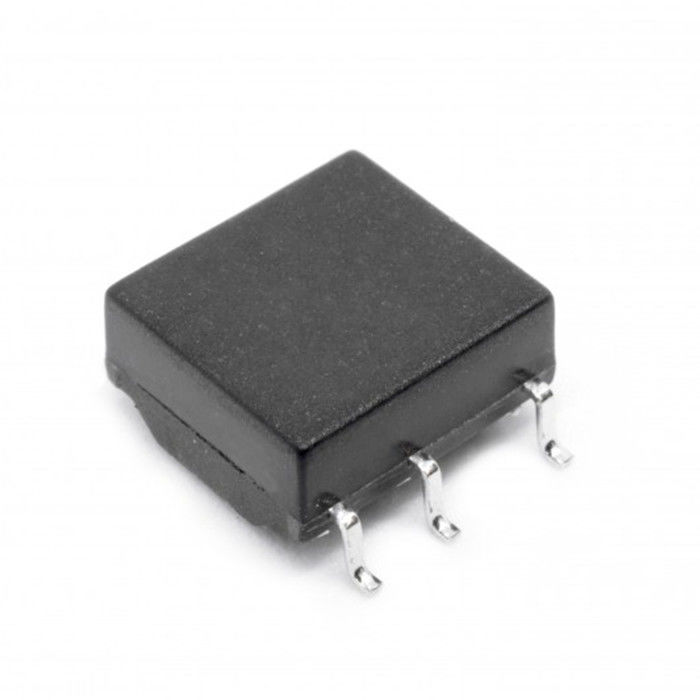

Il Bourns SM91502AL è un modulo trasformatore di isolamento per sistemi di gestione della batteria (BMS) a canale singolo, dotato di un induttore di modo comune integrato per una soppressione del rumore superiore. Progettato specificamente per i requisiti di alta sicurezza dei veicoli elettrici (EV) e dei sistemi di accumulo di energia (ESS), lo SM91502AL supporta la comunicazione seriale a margherita/isoSPI™. Con una tensione di lavoro di 1000 VDC e la conformità AEC-Q200, garantisce un'integrità del segnale robusta e un isolamento galvanico negli ambienti più esigenti.
Lo SM91502AL si distingue come una scelta pratica per l'isolamento delle comunicazioni BMS perché combina prestazioni elettriche con affidabilità pronta per la produzione. Le sue specifiche lo rendono adatto per sistemi che richiedono un accoppiamento del segnale affidabile e forti caratteristiche di isolamento.
| Parametro | Specifiche |
|---|---|
| Induttanza a circuito aperto (OCL) | 150 µH min. / 450 µH max. |
| Condizione di test per OCL | 100 kHz, 0,1 V, da -40 °C a +125 °C |
| Induttanza di dispersione | 0,5 µH max. |
| Condizione di test per induttanza di dispersione | 100 kHz, 0,1 V |
| DCR - Lato trasformatore | 0,45 Ω max. |
| DCR - Lato induttore CM | 0,85 Ω max. |
| Rapporto spire | 1:1 ±2% |
| Perdita di inserzione | -0,25 dB max. @ 4 MHz |
| Perdita di ritorno (Z out = 100 ohm) | -22 dB min. @ 4 MHz |
| Rapporto di reiezione di modo comune | -35 dB min. @ 1–100 MHz |
| Rapporto di reiezione di modo comune | -28 dB min. @ 100–200 MHz |
| Hi-Pot (1 mA, 60 sec.) | 4300 VDC |
| Tensione di lavoro | 1000 VDC |
| Parametro | Specifiche |
|---|---|
| Isolamento funzionale | Sì |
| Intervallo di temperatura operativa | da -40 °C a +125 °C |
| Intervallo di temperatura di stoccaggio | da -25 °C a +85 °C |
| Livello di sensibilità all'umidità | 1 |
| Classificazione ESD (HBM) | N/A |
| Imballaggio | Nastro e bobina |
| Quantità per bobina | 800 pezzi / bobina da 13 pollici |
| Terminazione | Cu/Ni/Sn |
| Conformità | Conforme RoHS |
Il trasformatore BMS SM91502AL è ben adatto per progetti che richiedono isolamento e comunicazione stabile all'interno delle reti di monitoraggio delle batterie. Le applicazioni comuni includono:
In un sistema di gestione della batteria, l'integrità del segnale e la sicurezza sono non negoziabili. Lo SM91502AL si distingue offrendo isolamento funzionale e un ampio intervallo di temperatura operativa (da -40 °C a +125 °C), rendendolo adatto agli ambienti automobilistici sotto il cofano. La sua bassa induttanza di dispersione (0,5 µH max) garantisce l'accuratezza dei dati ad alta velocità, mentre l'elevato CMRR protegge il sistema dal rumore di modo comune generato da inverter ad alta potenza.
Lo SM91502AL è un trasformatore BMS utilizzato nei circuiti di comunicazione e isolamento dei sistemi di gestione della batteria, in particolare nei progetti IsoSPI e daisy chain seriale.
Sì. Lo SM91502AL è conforme AEC-Q200, rendendolo adatto per applicazioni di grado automobilistico.
La tensione di lavoro è 1000 VDC.
La classificazione hi-pot è 4300 VDC per 60 secondi a 1 mA.
Supporta reference design con Analog Devices LTC6804-1 / LTC6811 e MC33771 / MC33772.
