Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: ARJM12A2-805-BA-EW2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.5-$3.5
Imballaggi particolari: VASSOIO
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 180K/Month
numero parte: |
ARJM12A2-805-BA-EW2 |
produzione di massa: |
LPJxxxxxNL |
Tipo di connettore: |
RJ45 |
Applicazioni: |
base-t 2.5G |
Tipo del montaggio: |
Attraverso il foro |
Schermatura: |
Schermato, dito di EMI |
numero parte: |
ARJM12A2-805-BA-EW2 |
produzione di massa: |
LPJxxxxxNL |
Tipo di connettore: |
RJ45 |
Applicazioni: |
base-t 2.5G |
Tipo del montaggio: |
Attraverso il foro |
Schermatura: |
Schermato, dito di EMI |
Progettazione del modello: RM5-1SSA9V1F
1 progettato per l'applicazione della carta di interfaccia di rete.
2 ha progettato per soddisfare la richiesta di IEEE802.3u.
3 disponibile in tutti i rapporti di giro usati dalla lan ICmanufactures.
Componente magnetica più semplice 4 per disporre androute sul PWB.
5 Conserves che minimizza lo spazio del PWB.
6Magnetics Rj45
Magnetica integrata 7 Rj45
8 LED facoltativi, EMI-dito facoltativo

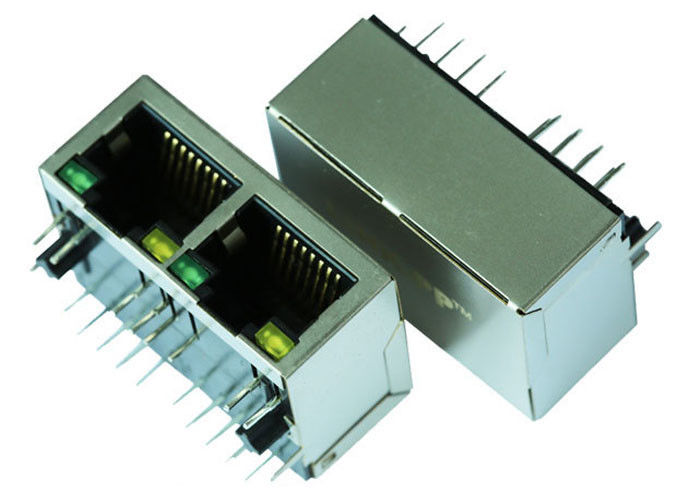

1x2 il connettore del porto 8P8C IL RJ45 Jack con la base-t 2.5G ha integrato la magnetica, giallo/verde il LED, linguetta giù, RoHS | |
Numero del pezzo di LINK-PP | LPJGxxxxNL |
Numero del pezzo del LLC di Abracon | ARJM12A2-805-BA-EW2 |
Applicazione-lan | ETHERNET (non PoE) |
AutomDX | SÌ |
Circuito di Bst | SÌ |
Configurazione RX | T, C |
Configurazione TX | T, C |
Placcatura accoppiamento di area del contatto | »»/15u/30u» dell'ORO 6u |
I centri per porto | 8 |
Diodi | NESSUN DIODI |
Opzione del LED | Giallo/verde LED |
Fermo | LINGUETTA giù |
Numero dei porti | 1X2 |
PWB | FR4 |
Angolo del supporto del PWB | ENTRATA LATERALE |
PWB che conserva posta | POSTA DI T |
Altezza del pacchetto (pollici) | 0,535 |
Altezza del pacchetto (millimetro) | 13,60 |
Lunghezza del pacchetto (pollici) | 0,839 |
Lunghezza del pacchetto (millimetro) | 21,30 |
Larghezza del pacchetto (pollici) | 1,230 |
Larghezza del pacchetto (millimetro) | 31,24 |
Tipo di Pin | LEGA PER SALDATURA DI THT |
RoHS compiacente | YES-RoHS-5 CON CAVO nell'ESENZIONE della LEGA PER SALDATURA |
Ricerca | SÌ |
Linguette di EMI dello schermo | Senza |
Velocità | base-t 2.5G |
Temperatura | -40°C ~ 85°C |
Rapporto RX di giri | 1CT: 1CT |
Rapporto TX di giri | 1CT: 1CT |
Descrizione
1. Tipo di prodotto caratteristiche:
1) tipo = connettore di prodotto
2) tipo di Jack = RJ45
3) profilo = norma
4) orientamento del montaggio del PWB = entrata del lato (angolo retto)
2. Collegamento meccanico:
1) configurazione di Jack = 2 x 4
3. Caratteristiche elettriche:
1) schermato = sì
4. Caratteristiche relative di termine:
1) dito di EMI - fondo = senza
2) metodo = lega per saldatura di termine
5. Caratteristiche relative del corpo:
1) configurazione del porto = multi
2) dita di EMI sommità e lati = con senza
3) orientamento = norma del fermo - chiuda
4) lunghezza della coda del PWB
6. Caratteristiche relative del contatto:
1) precaricato = sì
2) tipo di termine del contatto = attraverso il foro
7. Abitazione delle caratteristiche relative:
1) stile = Jack del connettore
8. Standard industriali:
1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,
Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C
Riflusso-saldatura facoltativa;
3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente
9. Marcatura di identificazione:
1) colore sinistro del LED (posizione #1) = verde/giallo - una resistenza da 250 ohm
2) giusto colore del LED (posizione #2) = verde, giallo - una resistenza da 250 ohm
10. Termini per uso:
1) si applica a = circuito stampato
2) condizioni ambientali = ufficio/locali
3) temperatura di funzionamento (°C) = 0 - 70
11.Hipot:
MIN 1500Vrms
