Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: S16-2019
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Numero di parte: |
LP2019ANL Compatibile con S16-2019 |
Rapporto di curva: |
1ct: 1ct |
Ethernet: |
10/100base-t |
Supporto POE: |
PoE+ |
Tensione di isolamento: |
1500 V |
Temperatura operativa: |
- da 40 a + 85°C |
Numero di parte: |
LP2019ANL Compatibile con S16-2019 |
Rapporto di curva: |
1ct: 1ct |
Ethernet: |
10/100base-t |
Supporto POE: |
PoE+ |
Tensione di isolamento: |
1500 V |
Temperatura operativa: |
- da 40 a + 85°C |

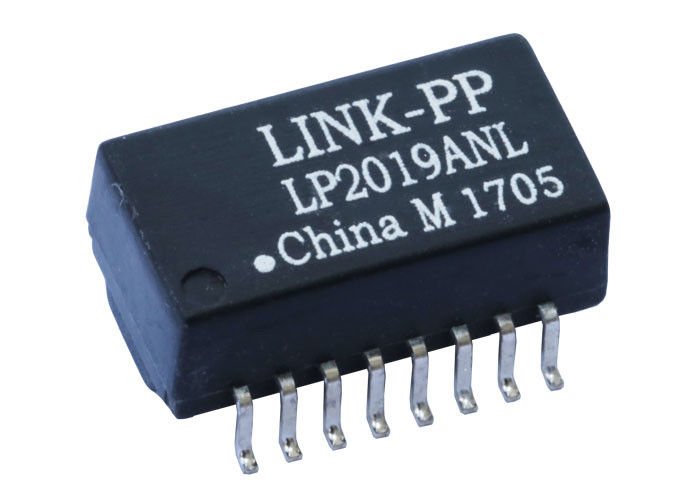

IlS16-2019 Ethernet Magnetic PoE Transformerè un modulo magnetico LAN a porta singola progettato perInterfacce Ethernet 10/100Base-TFornisce isolamento del segnale, abbinamento di impedenza e soppressione EMI tra il connettore Ethernet PHY e il connettore RJ45.
Questo trasformatore Ethernet è ampiamente utilizzato inrouter, switch, telecamere IP, telefoni VoIP e punti di accesso wireless, specialmente nei progetti che richiedonoCapacità Power over Ethernet (PoE).
Con la magneticità integrata ottimizzata per le reti Fast Ethernet, ilS16-2019 trasformatore LANsupporta la trasmissione di dati stabile, soddisfacendo al contempo i requisiti di isolamento e prestazioni IEEE Ethernet.
Gli ingegneri integrano comunemente questo componente nell'hardware Ethernet per garantireelevata integrità del segnale, compatibilità elettromagnetica e connettività di rete affidabile.
|
Parametro |
Specificità |
Valore |
Unità |
Condizione |
|---|---|---|---|---|
|
Rapporto di rotazione |
TX |
1CT:1CT |
- |
- |
|
Rapporto di rotazione |
RX |
1CT:1CT |
- |
- |
|
Perdita di inserimento |
0.1-100MHz |
- Uno.0 |
dB |
Max. |
|
Risultato di perdita |
0.1-30MHz |
- 18 anni. |
dB |
Minore |
|
Risultato di perdita |
30-60 MHz |
-13 anni. |
dB |
Minore |
|
Risultato di perdita |
60-80 MHz |
- 12 |
dB |
Minore |
|
Intercettazione |
0.1-100MHz |
- 35 anni. |
dB |
Minore |
|
DCMR (Rifiuto differenziale rispetto al modo comune) |
30 MHz |
- Quarantadue |
dB |
Minore |
|
DCMR |
60 MHz |
- 36 anni. |
dB |
Minore |
|
DCMR |
100 MHz |
- 33 |
dB |
Minore |
|
CMRR (Common Mode Rejection Ratio) |
1-100 MHz |
- Quaranta. |
dB |
TYP |
|
Induttanza (L) |
1-3, 6-8 |
350 |
μH |
MIN a 100KHz, 0,1V, 8mA DC |
|
Resistenza a corrente continua (DCR) |
1-3, 6-8 |
0.9 |
OHM |
Max. |
|
Induttanza di fuga (LK) |
1-3 (pari: 16+14) |
0.5 |
μH |
Max a 100KHz, 0,1V |
|
Induttanza di fuga (LK) |
6-8 (pari: 11+9) |
0.5 |
μH |
Max a 100KHz, 0,1V |
|
Capacità di avvolgimento (Cw/w) |
(1-3), (16-14) |
28 |
pF |
Max a 100KHz, 0,1V |
|
Capacità di avvolgimento (Cw/w) |
(6-8), (11-9) |
28 |
pF |
Max a 100KHz, 0,1V |
|
Tensione di isolamento |
- |
1500 |
V. |
- |
|
Temperatura di funzionamento |
- |
-40 a +85 |
°C |
- |
|
Capacità di corrente PoE |
- |
350 |
mA |
- |
| Parametro | Valore |
|---|---|
| Tipo di pacchetto | Montaggio di superficie (SMD) |
| Conteggio degli spilli | 16 pin |
| Edilizia | Quadro aperto |
| Struttura centrale | 6 nuclei per porto |
| Distanze | ~ 12,7 mm |
| Larghezza | ~ 9,3 mm |
| Altezza | ~ 6,2 mm |
| Tipo di montaggio | SMT |
L'impronta SMD compatta consente diModulo magnetico S16-2019per adattarsi ai disegni di dispositivi Ethernet con spazio limitato.
Il modulo magnetico Ethernet S16-2019 supportaApplicazioni Power over Ethernet (PoE), che consente ai cavi di rete di trasmettere sia dati che energia elettrica.
Gli standard PoE compatibili includono:
Ciò rende il trasformatore adatto a dispositivi quali:
IlModulo del trasformatore S16-2019è posizionato tra il chip Ethernet PHY e il connettore RJ45.
Percorso tipico del segnale:
Le sue funzioni principali sono:
IlS16-2019 trasformatore LANappartiene a una categoria comune diModuli magnetici Ethernet 10/100Base-T, e parti equivalenti sono disponibili da più produttori.
I tipici modelli compatibili sono:
Questi componenti condividono prestazioni elettriche e configurazione di pin simili per i progetti di interfaccia Ethernet.
