Dettagli:
Termini di pagamento e spedizione:
|
numero parte: | TM41108-00G051 | produzione di massa: | LPJEF191CNL |
---|---|---|---|
Munafactuer originale: | LINK-PP | Termine: | Lega per saldatura |
LED: | Facoltativo | Stile del supporto: | IMMERSIONE/entrata del lato |
Punto culminante: | connettore dello smd rj45,schermato connettori rj45 |

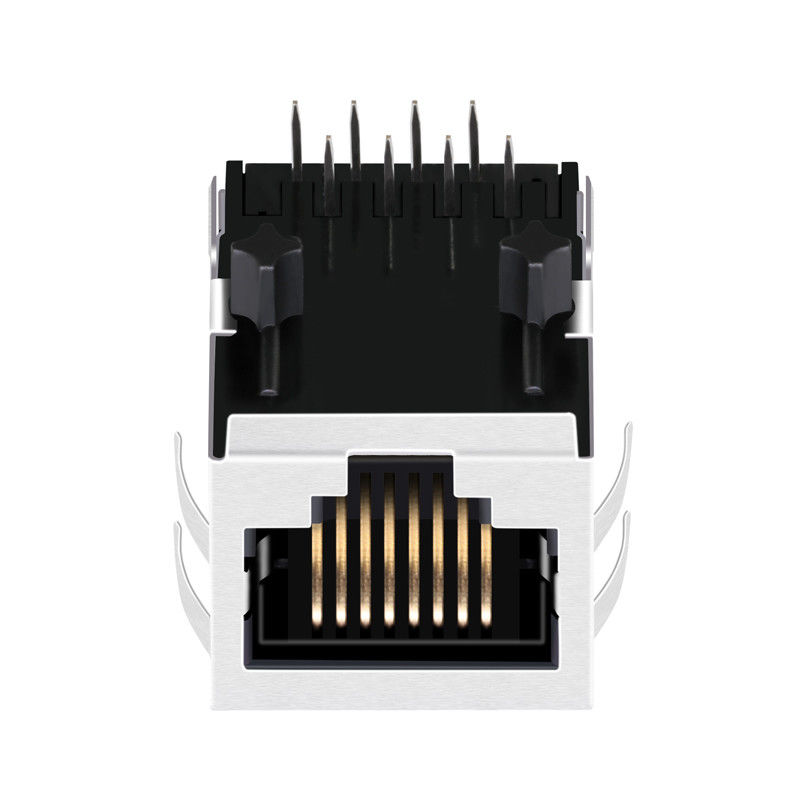

1x1 fermaglio schermato del porto RJ45 senza magnetica integrata, senza LED, linguetta giù, RoHS | |
Numero del pezzo di LINK-PP | LPJEF191CNL |
L'altro numero del pezzo | TM41108-00G051 |
Applicazione-lan | ETHERNET (non PoE) |
AutomDX | SÌ |
Circuito di Bst | SÌ |
Configurazione RX | T, C |
Configurazione TX | T, C |
Placcatura accoppiamento di area del contatto | »»/15u/30u» dell'ORO 6u |
I centri per porto | - |
Diodi | No |
Opzione del LED | senza LED |
Fermo | LINGUETTA giù |
Numero dei porti | 1X1 |
PWB | FR4 |
Angolo del supporto del PWB | ENTRATA LATERALE |
PWB che conserva posta | POSTA DI T |
Altezza del pacchetto (pollici) | 0,537 |
Altezza del pacchetto (millimetro) | 13,65 |
Lunghezza del pacchetto (pollici) | 0,837 |
Lunghezza del pacchetto (millimetro) | 21,27 |
Larghezza del pacchetto (pollici) | 0,625 |
Larghezza del pacchetto (millimetro) | 15,88 |
Tipo di Pin | LEGA PER SALDATURA DI THT |
RoHS compiacente | SÌ |
Ricerca | SÌ |
Linguette di EMI dello schermo | Con |
Velocità | senza magnetico |
Temperatura | -40 A +85℃ |
Rapporto RX di giri | 1CT: 1CT |
Rapporto TX di giri | 1CT: 1CT |
Bobina d'arresto comune RJ45 di modo della linguetta-Giù del ™ 1x1 di FastJack, incontrante IEEE 802,3/af/at
1. Tipo di prodotto caratteristiche:
1) Tipo = connettore di prodotto
2) tipo di Jack = RJ45
3) profilo = norma
4) orientamento del montaggio del PWB = entrata dell'entrata del lato (angolo retto) /Top (verticale)
2. Collegamento meccanico:
1) configurazione di Jack = 1 x 1
3. Caratteristiche elettriche:
1) schermato = sì
4. Caratteristiche relative di termine:
1) dito di EMI - fondo = senza
2) metodo = lega per saldatura di termine
5. Caratteristiche relative del corpo:
1) la configurazione del porto = sceglie/multi
2) dita di EMI sommità e lati = con senza
3) orientamento = norma del fermo - chiuda
4) lunghezza della coda del PWB
6. Caratteristiche relative del contatto:
1) precaricato = sì
2) tipo di termine del contatto = tramite il supporto superficie/del foro
7. Abitazione delle caratteristiche relative:
1) stile = Jack del connettore
8. Standard industriali:
1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,
Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C
Riflusso-saldatura facoltativa;
3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente
9. Marcatura di identificazione:
1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm
10. Termini per uso:
1) si applica a = circuito stampato
2) condizioni ambientali = ufficio/locali
3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85
11.Hipot:
MIN 1500Vrms
Ha progettato alle applicazioni di sostegno, quali i modem di ADSL, Lan-su-scheda madre. Attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL, soluzioni della call center, decoder complessi, messa a punto degli ingressi di VOIP, Border Gateway Protocol, commutatore veloce di Ethernet…
18 anni di esperienza di produzione,
persone 2600,
prova di 100%
Termine di consegna flessibile
Progetti per Ti, Intel, Samsung, la passera, Jabil, Flextronics, Cypress, Freescale, EKF .......
Assemblea flessibile incorporata del PWB; Assemblea Rigido-flessibile del PWB; Microelettronico, chip di vibrazione; Microelettronico, chip a bordo; Assemblea optoelettronica; Rf/Assemblea senza fili; Tramite l'Assemblea del foro; Assemblea di supporto di superficie; Assemblaggio del sistema; Assemblea del circuito stampato
