Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: LPJG17610AANL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/60K
Prezzo: $0.11-$24
Imballaggi particolari: VASSOIO
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 180K/Month
Mfn: |
XMH-2116D3018 |
Sostituzione: |
LPJG17610AANL |
documenti: |
Foglio dati PDF di passaggio 3D disponibile |
Applicazione: |
Hub, scheda PC, switch, router ecc |
Montaggio: |
Attraverso il buco |
Rf trasversale: |
LPJG17610AANL = XMH-216D3018 |
Mfn: |
XMH-2116D3018 |
Sostituzione: |
LPJG17610AANL |
documenti: |
Foglio dati PDF di passaggio 3D disponibile |
Applicazione: |
Hub, scheda PC, switch, router ecc |
Montaggio: |
Attraverso il buco |
Rf trasversale: |
LPJG17610AANL = XMH-216D3018 |
|

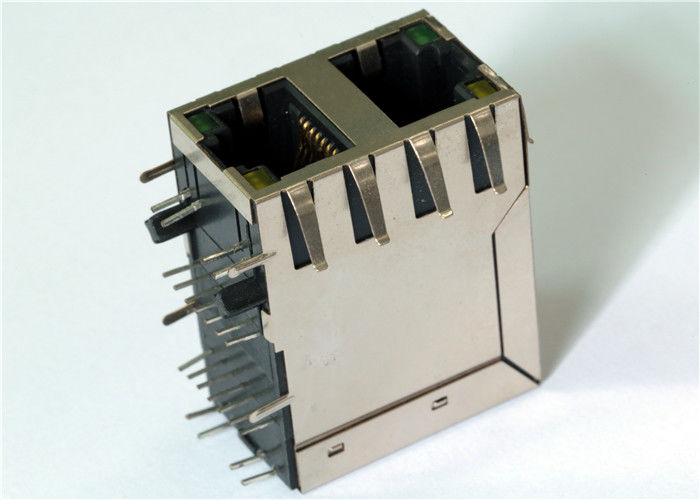

1. Caratteristiche del tipo di prodotto:
|
|
|
1) Tipo di prodotto
|
Connettore
|
|
2) Tipo di jack
|
RJ45
|
|
3) Profilo
|
Standard
|
|
4) Orientamento di montaggio PCB
|
Through Hole
|
|
2. Fissaggio meccanico:
|
|
|
1) Configurazione jack
|
2X2
|
|
3. Caratteristiche elettriche:
|
|
|
1) Schermato
|
Sì
|
|
4. Caratteristiche relative alla terminazione:
|
|
|
1) Dito EMI
|
Sì
|
|
2) Metodo di terminazione
|
Saldatura
|
|
5. Caratteristiche relative al corpo:
|
|
|
1) Configurazione porte
|
Stackato
|
|
2) Dita EMI - Sopra e laterali
|
Con/Senza
|
|
3) Orientamento del fermo
|
Standard - Fermo verso il basso
|
|
4) Lunghezza della coda PCB
|
3.50±0.50mm
|
|
6. Caratteristiche relative ai contatti:
|
|
|
1) Precaricato
|
Sì
|
|
2) Tipo di terminazione del contatto
|
Through Hole
|
|
7. Caratteristiche relative all'alloggiamento:
|
|
|
1) Stile connettore
|
Jack
|
|
8. Standard di settore:
|
|
|
1) Conformità RoHS/ELV
|
Conforme a RoHS, conforme a ELV
|
|
2) Processi di saldatura senza piombo
|
Saldatura a onda fino a 265°C
|
|
3) Cronologia di conformità RoHS/ELV
|
È sempre stato conforme a RoHS
|
|
9. Marcatura di identificazione:
|
|
|
1) Colore LED sinistro
|
Verde o Giallo
|
|
2) Colore LED destro
|
Verde o Giallo
|
|
10. Condizioni d'uso:
|
|
|
1) Si applica a
|
Scheda a circuito stampato
|
|
2) Condizioni ambientali
|
Ufficio / Locali
|
|
3) Temperatura di esercizio (°C )
|
0 - 70/-40 - +85
|
|
11. Caratteristiche relative alla configurazione
|
|
|
1) Circuito magnetico
|
3D15
|
|
2) Indicatore di stato
|
Led
|
|
3) Condensatore di disaccoppiamento
|
Con/Senza
|
|
4) Linguetta di massa PCB posteriore
|
Con/Senza
|
|
5) Quantità di conduttori di segnale
|
8
|
|
12. Funzionamento/Applicazione:
|
|
|
1) Applicazione
|
2x 10/100/1000 Base-T
|
