Dettagli del prodotto
Luogo di origine: La CINA
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: JT7-1119NL
Documento: LPJK9093AONL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.5-$2.3
Imballaggi particolari: VASSOIO
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 500.000/mese
Numero di parte: |
JT7-1119NL |
P/N compatibile: |
LPJK9093AONL |
Tipo di prodotti: |
Jack magnetico 10GBASE-T RJ45 |
Configurazione della porta: |
Porta singola 1×1 |
Stile di montaggio: |
Attraverso buco (THT) |
Capacità di poe: |
PoE a 4 coppie, 90 W |
Tensione di isolamento: |
2250 VCC |
Placcatura dei contatti: |
50μ" Oro |
Numero di parte: |
JT7-1119NL |
P/N compatibile: |
LPJK9093AONL |
Tipo di prodotti: |
Jack magnetico 10GBASE-T RJ45 |
Configurazione della porta: |
Porta singola 1×1 |
Stile di montaggio: |
Attraverso buco (THT) |
Capacità di poe: |
PoE a 4 coppie, 90 W |
Tensione di isolamento: |
2250 VCC |
Placcatura dei contatti: |
50μ" Oro |
JT7-1119NL è un connettore RJ45 1x1 10GBASE-T con componenti magnetici integrati, supporto PoE a 4 coppie da 90 W, isolamento a 2250 V, LED verdi/gialli e verdi e conformità IEEE 802.3. Ideale per switch, server, Ethernet industriale e apparecchiature di rete PoE.

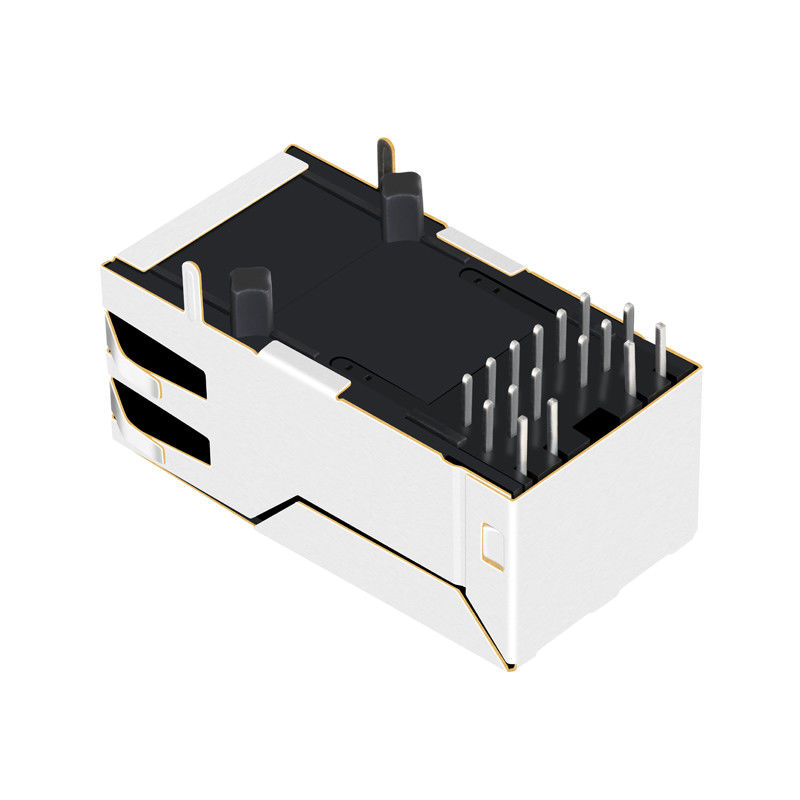

Il JT7-1119NL di Pulse Electronics è un connettore RJ45 10GBASE-T premium e ad alte prestazioni progettato per apparecchiature di rete di nuova generazione. Caratterizzato da una configurazione a porta singola 1x1, componenti magnetici integrati e robuste funzionalità PoE a 4 coppie da 90 W, questo connettore THT (Through-Hole Technology) con ingresso laterale è progettato per soddisfare i severi requisiti delle specifiche IEEE 802.3. Con una schermatura EMI superiore, placcatura dei contatti in oro da 50 µ" per la massima durata e un ingombro compatto ad angolo retto, JT7-1119NL è la soluzione ideale per server, switch, router e stazioni base ad alta velocità.
Il JT7-1119NL supporta le moderne implementazioni Power over Ethernet che richiedono un'erogazione di potenza significativamente più elevata rispetto alle tradizionali soluzioni PoE.
| Parametro | Valore |
| Tipo PoE | PoE a 4 coppie |
| Massima potenza | 90 W |
| Corrente continua | 900 mA al paio |
| Corrente di picco | 1A al paio per 75 ms |
| Categoria | Specifica | Dettagli |
|---|---|---|
| Generale e meccanico | Numero di parte | JT7-1119NL |
| Numero di porte | 1x1 (porta singola) | |
| Velocità | 10GBASE-T | |
| Tipo di pacchetto | THT (tecnologia a foro passante) | |
| Angolo di montaggio su PCB | Entrata laterale (angolo retto) | |
| Orientamento del fermo | Aggancio SU | |
| Dimensioni (L × P × A) | 34,29 mm × 16,51 mm × 13,33 mm (1,350" × 0,650" × 0,525") | |
| Lunghezza perno | 3,43 mm (.135") | |
| Ritaglio del pannello | 17,27 mm × 13,72 mm (0,680" × 0,540") | |
| Caratteristiche Elettriche | Rapporto giri | 1:1 (1,00 ± 2%) |
| Induttanza (OCL) | 120 µH MINIMO a 100 kHz, 100 mV | |
| Valutazione PoE | PoE a 4 coppie, 90 W (corrente continua MAX 900 mA per doppino intrecciato) | |
| Isolamento ingresso-uscita | 2250 V CC MIN a 60 secondi | |
| Perdita di inserzione | -3,0 dB MAX a 100 KHz; -2,0 dB MAX (-1,4 dB TIPO) a 1~400 MHz |
|
| Perdita di ritorno (Z OUT = 100 OHM ± 1%) | -22 dB MINIMO a 1~100 MHz; -22 + 20,75×LOG(f/100) dB MIN a 100~500 MHz |
|
| Diafonia (canali adiacenti) | -28 dB MINIMO (1~100 MHz) -19 dB MINIMO (100~500 MHz) |
|
| Rapporto di reiezione di modo comune (CMRR) | -26 dB MINIMO a 100~500 MHz | |
| Materiali e placcatura | Placcatura dell'area di accoppiamento dei contatti | 50 µ'' Oro (Au) oltre 50 µ'' MIN Nichel (Ni) sottopiastra |
| Placcatura della coda di saldatura | Stagno opaco al 100% da 200–500 µ'' | |
| Materiale base contatti | Bronzo fosforoso | |
| Custodia in plastica | Materiale termoplastico, grado di infiammabilità UL 94V-0 | |
| Scudo metallico | Lega di rame con placcatura in nichel | |
| Configurazione LED | LED sinistro | Bicolore verde/giallo (565–575 nm / 585–595 nm) |
| LED destro | Verde monocolore (568 nm) | |
| Tensione diretta (VF) | 2,1 V ~ 2,7 V a 20 mA | |
| Dissipazione di potenza (Pd) | 105 mW MAX (sinistra) / 68 mW MAX (destra) | |
| Ambientale e saldatura | Temperatura operativa | Da 0°C a +70°C |
| Temperatura di conservazione | Da -20°C a +125°C | |
| Stato RoHS | SÌ, conforme alla direttiva RoHS-6 | |
| Saldabilità (J-STD-002) | Conforme al test Dip and Look a 245°C | |
| Saldatura ad onda (J-STD-075) | W2, 270°C massimo Saldatura a onda passante | |
| Sensibilità all'umidità (J-STD-020) |
Livello 1 (MSL 1 - Non sensibile all'umidità) |
Il connettore RJ45 PoE da 90 W JT7-1119NL include LED di stato integrati per una diagnostica di rete semplificata.
| Posizione del LED | Colore | Funzione tipica |
| LED sinistro | Verde | Attività di collegamento |
| LED sinistro | Giallo | Velocità/Stato |
| LED destro | Verde | Stato alimentazione/collegamento |
| Parametro | Verde (sinistra) | Giallo (Sinistra) | Verde (destra) |
| Lunghezza d'onda | 565-575 nm | 585-595 nm | 568 nm |
| Massima dissipazione di potenza | 105 mW | 105 mW | 68 mW |
| Corrente diretta di picco | 140mA | 140mA | 150mA |
| Tensione diretta @20mA | 2,2-2,5 V | 2,1-2,5 V |
2,2-2,7 V |
Il JT7-1119NL è conforme a:
| Parametro | Valore |
| Temperatura operativa | Da 0°C a +70°C |
| Temperatura di conservazione | Da -20°C a +125°C |
| Sensibilità all'umidità | Livello 1 |
| Temperatura della saldatura ad onda | Fino a 270°C |
Cerco persona affidabileConnettore 10GBASE-T RJ45 con magnetica integrata e supporto PoE da 90 W?
Il JT7-1119NL fornisce un'eccellente integrità del segnale, una solida protezione di isolamento e prestazioni Ethernet comprovate per applicazioni di rete esigenti. Contatta oggi stesso il nostro team tecnico e commerciale per prezzi, campioni, schede tecniche, consigli sui PCB e supporto per la produzione in serie.
JT7-1119NL è un connettore RJ45 10GBASE-T a porta singola con componenti magnetici integrati progettato per apparecchiature di rete Ethernet ad alta velocità che richiedono prestazioni da 10 Gigabit e supporto PoE.
SÌ. Il connettore supporta PoE a 4 coppie con potenza erogata fino a 90 W, rendendolo adatto per applicazioni PoE++.
Il modulo magnetico integrato fornisce una tensione di isolamento minima di 2250 V CC per 60 secondi.
SÌ. Il prodotto è pienamente conforme ai requisiti ambientali RoHS-6.
Viene comunemente utilizzato in switch, router, punti di accesso, dispositivi Ethernet industriali, sistemi di sorveglianza e altre apparecchiature di rete da 10 Gigabit.
