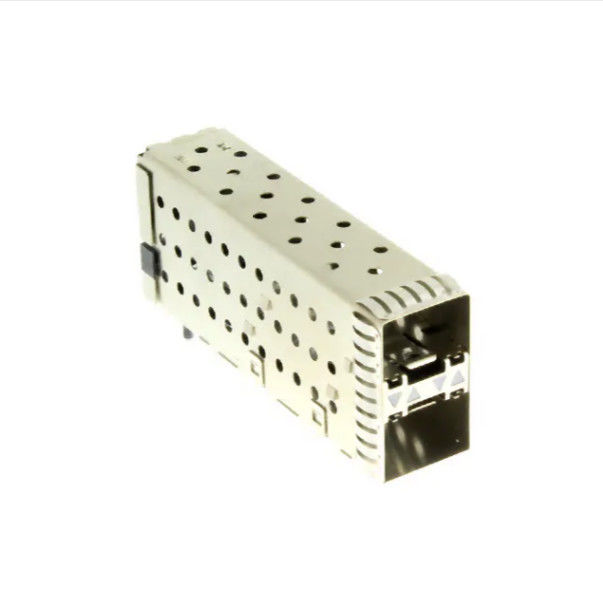

1-2007492-5 2x1 Stacked SFP+ Cage Assembly Through Hole Press-Fit

1-2007492-5 è un assemblaggio gabbia SFP+ impilata 2x1 con connettore integratoassemblaggio gabbia SFP+ impilata con connettore integrato progettato per applicazioni I/O pluggable ad alta densità che richiedono prestazioni del segnale affidabili, forte contenimento EMI e montaggio durevole su PCB. Con una matrice di porte 2 x 1, ., e e include , questo assemblaggio gabbia è costruito per apparecchiature di rete e comunicazione compatte in cui la stabilità meccanica e l'integrità del segnale sono importanti.

Questo modello presenta una gabbia in nichel-argento, ., e un lightpipe incluso, rendendolo una scelta pratica per gli ingegneri che progettano sistemi di interconnessione avanzati a livello di scheda. La sua ampia gamma di temperature operative da -55 a 105 °C supporta anche ambienti industriali e di rete esigenti.

Caratteristiche principali della gabbia SFP+ 1-2007492-5 2x1

• Alta densità di porte: La configurazione a matrice impilata 2x1 fornisce due porte in un ingombro compatto.
• Prestazioni ad alta velocità: Ottimizzato per velocità di dati fino a .
• Design integrato: Viene fornito con un connettore integrato a 40 posizioni e lightpipe inclusi per una chiara segnalazione di stato.
• Schermatura EMI avanzata: Presenta molle EMI sia interne che esterne per garantire la purezza del segnale e soddisfare rigorosi standard di interferenza elettromagnetica.
• Costruzione robusta: Prodotto in nichel-argento con placcatura oro o flash oro su palladio-nichel per massima conduttività e resistenza alla corrosione.

​

Specifiche tecniche di Assemblaggio gabbia SFP+ 1-2007492-5

Disegno gabbia SFP+ 1-2007492-5

Dettagli meccanici e materiali della gabbia SFP+ 1-2007492-5

• Materiale gabbia: Nichel-argento (eccellenti proprietà termiche e EMI).
• Area di accoppiamento contatti: Oro o flash oro su palladio-nichel (spessore 0,76 µm).
• Placcatura coda: Stagno su nichel.
• Lunghezza perno di terminazione: 3 mm [0,118 in].
• Lightpipe incluso: Sì.

Applicazioni tipiche gabbia SFP+ impilata

Il 1-2007492-5 è ideale per applicazioni "Miglioramento EMI" che richiedono trasmissione di segnale ad alta velocità, tra cui:

• Switch e Router
• Storage Area Network (SAN)
• Schede di interfaccia di rete (NIC)
• High-Performance Computing (HPC)
• Stazioni base per telecomunicazioni

Note di progettazione e prestazioni per gabbia SFP+ 1-2007492-5 con Lightpipe

1-2007492-5velocità dati massima di 16 Gb/s rende questo assemblaggio gabbia adatto per implementazioni SFP+ che necessitano di prestazioni affidabili ad alta velocità. L' intervallo operativo da -55 a 105 °C supporta l'uso in ambienti più difficili, mentre il materiale della gabbia in nichel-argento contribuisce a una struttura meccanica durevole.

1-2007492-5interasse di 0,8 mm e il layout a 40 posizioni sono dettagli importanti per l'integrazione PCB e meccanica, specialmente quando si allineano lo spazio del pannello frontale e i vincoli a livello di scheda. Per i team che lavorano sull'adattamento dell'involucro, sul routing del segnale e sul controllo EMI, questi dettagli sono importanti quanto le specifiche elettriche.

Domande frequenti sulla gabbia SFP+ press-fit 1-2007492-5 La

1-2007492-5 è un assemblaggio gabbia press-fit compatto e attento all'EMI, progettato per applicazioni di interconnessione ad alta velocità affidabili. Con costruzione del connettore integrato, caratteristiche meccaniche robuste e un ampio intervallo di temperature operative, è una scelta pratica per gli ingegneri che costruiscono apparecchiature di rete e comunicazione dense.1. Cos'è il 1-2007492-5?

Il

1-2007492-5 è un assemblaggio gabbia SFP+ impilata 2x1 con connettore integrato progettato per applicazioni I/O pluggable ad alta velocità.2. Quale velocità dati supporta questa gabbia SFP+?

La velocità dati massima indicata è

16 Gb/s.

Utilizza la

terminazione press-fit a foro passante.

Sì. È specificata come

Miglioramento EMI e include molle EMI interne/esterne.

Sì, la specifica indica

Lightpipe incluso: Sì.
