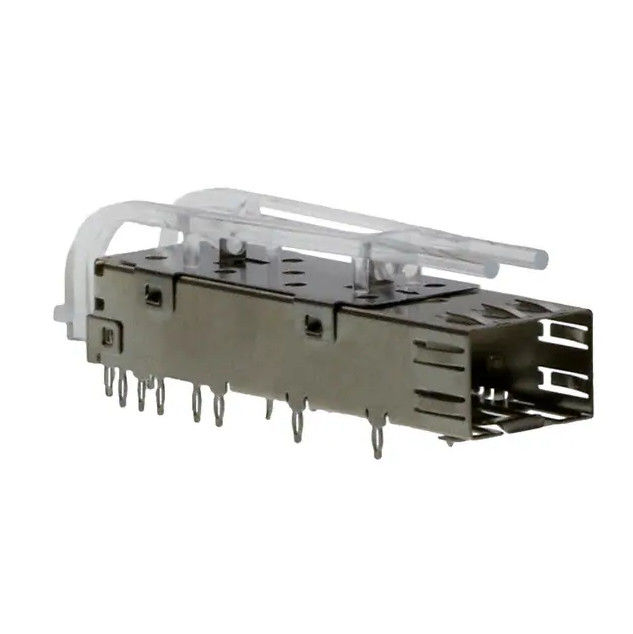

1367629-2 Posizione SFP Cage Connector Press-Fit Through Hole Right Angle

La tecnologia di 1367629-2 è un gruppo gabbia SFP (Small Form-factor Pluggable) ad alte prestazioni e a porta singola, progettato per una trasmissione dati affidabile ad alta velocità. Progettato con uno stile di terminazione Press-Fit (Through-Hole), questa gabbia garantisce una connessione meccanica ed elettrica sicura alla PCB senza la necessità di saldature complesse.

Questa gabbia SFP a 20 posizioni è ottimizzata per l'integrità del segnale, dotata di molle EMI interne ed esterne integrate per un contenimento superiore delle interferenze elettromagnetiche e di un lightpipe standard integrato per un'indicazione chiara dello stato della porta.

Caratteristiche principali e specifiche tecniche del connettore gabbia SFP 1367629-2

Vantaggi ingegneristici di livello professionale

1. Connettività meccanica robusta

La tecnologia di terminazione Press-Fit consente una connessione a freddo, a tenuta di gas, che resiste allo stress meccanico meglio delle opzioni tradizionali a montaggio superficiale. Con una lunghezza del pin di terminazione di 3 mm, è ideale per layout PCB standard ad alta densità.

2. Integrità del segnale e protezione EMI migliorate

Dotato di molle EMI interne ed esterne, il 1367629-2 fornisce uno scudo robusto contro le interferenze elettromagnetiche. Questo design garantisce che i tuoi segnali ad alta velocità (fino a 4 Gb/s) rimangano puliti e conformi agli standard del settore per la riduzione del rumore.

3. Diagnostica visiva integrata

A differenza dei gruppi gabbia di base, questo modello include un lightpipe standard installato in fabbrica. Ciò semplifica il processo di assemblaggio per gli ingegneri hardware fornendo un percorso integrato per i LED per segnalare lo stato del collegamento e l'attività direttamente sull'interfaccia della porta.

4. Affidabilità in ambienti estremi

Progettato per operare in un ampio intervallo di temperature da -55°C a +85°C, questa gabbia SFP è adatta per applicazioni di networking industriale, telecomunicazioni e aerospaziali in cui la stabilità termica è fondamentale.

Applicazioni tipiche della gabbia SFP 1367629-2

Il gruppo gabbia SFP 1367629-2 è una scelta eccellente per:

• Apparecchiature di rete SFP
• Moduli di trasmissione del segnale
• Hardware di comunicazione
• Elettronica industriale
• Assemblaggi PCB che richiedono gabbie SFP press-fit
• Apparecchiature che beneficiano del contenimento EMI e dell'integrazione del lightpipe

Dimensioni e installazione

• Spessore PCB consigliato: 1,5 mm [0,059 in]
• Passo: 0,8 mm
• Sigillabile: No
• Compatibile con dissipatore di calore: No (profilo standard per layout con spazio limitato)
