1888617-1 gabbia QSFP+ a porta singola con molle EMI interne/esterne

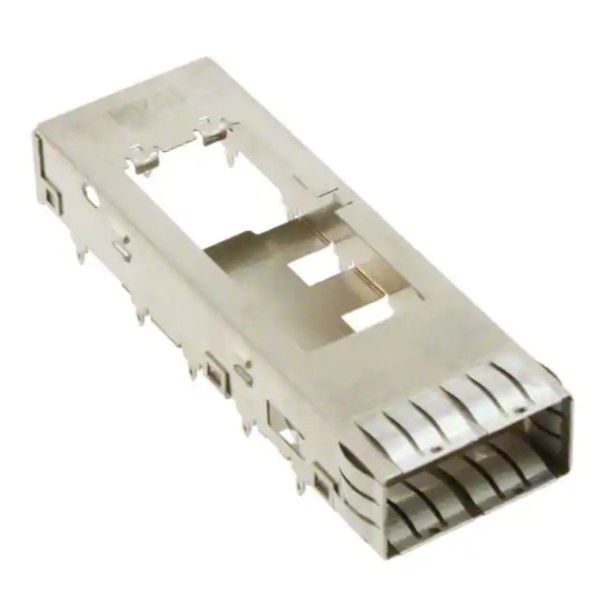

Il TE 1888617-1 QSFP+ Cage è un assemblaggio di gabbia a singola porta progettato per applicazioni di I/O collegate a QSFP+.È destinato all'uso con trasmettitori compatibili QSFP MSA e utilizza un metodo di terminazione press-fit per il collegamento a PCBLa gabbia è dotata di molle EMI interne/esterne, un corpo di gabbia in nickel argento e compatibilità con dissipatori di calore, rendendola adatta a progetti di rete ad alta densità e focalizzati sul segnale.

Specificativi tecnici della gabbia QSFP+ 1888617-1

Perché scegliere TE 1888617-1 QSFP+ Cage Assembly?

Se siete alla ricerca di ununa gabbia QSFP+ affidabile per disegni di schede host compatte, questa parte offre un adattamento pulito per1 x 1 matrice di portaAttuazione e sostegnoSFP+ impilato da ventre a ventreIl disegno comprende anche le applicazioni elencate nel disegno/dati specifici.Caratteristiche di contenimento dell'IMEe aUL 94V-0la classificazione di infiammabilità, che lo aiuta ad allinearsi con i requisiti hardware più esigenti a livello di sistema.

Caratteristiche principali del prodotto

• Tipo di prodotto:Gabbia
• Fattore di forma:QSFP+
• Tipo di gabbia:Non sposato
• Configurazione della porta:1 porta,1 x 1matrice
• Contenimento EMI:Sorgenti EMI interne/esterne
• Metodo di eliminazione:Attraverso il buco
• Compatibile con i dissipatori di calore:- Sì, sì.
• Materiale della gabbia:Acciaio
• Plastificazione di terminazione di contatto del PCB:Altri prodotti
• Indice di infiammabilità:UL 94V-0
• Imballaggio:Scatola e vassoio

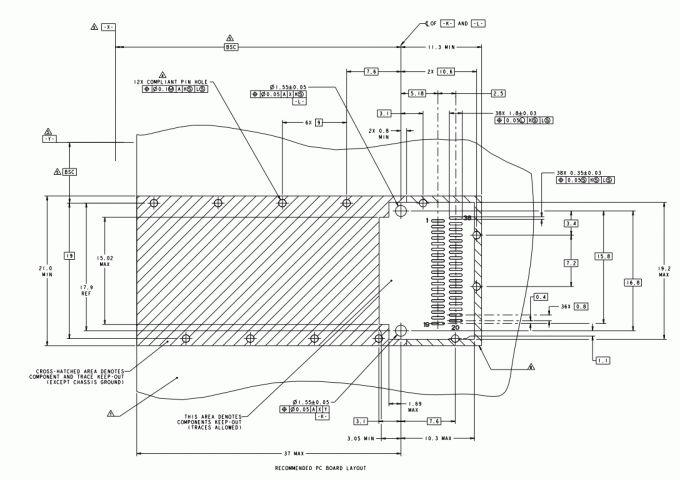

1888617-1 QSFP+ Cage Data Sheet - Disegno PCB raccomandato

1888617-1 QSFP+ Cage Notes

Per la pianificazione del layout, TE specifica unper il calcolatore a foraturaIl progetto è stato realizzato con l'obiettivo di sviluppare un approccio di montaggio e di fornire una guida relativa ai PCB nel disegno del cliente.Dato A come superficie superiore della scheda ospitanteosserva che il prodotto è destinato a vincoli meccanici specifici della scheda ospitante, compresi i requisiti minimi di spessore della scheda sopra menzionati.

Per garantire prestazioni e montaggio ottimali, si prega di rispettare le seguenti linee guida tecniche:

1. Requisiti per PCB:Lo spessore minimo raccomandato della scheda è:1.45 mmper applicazioni unilaterali e2.2 mmper applicazioni a doppio lato (da pancia a pancia).
2. Compatibilità:Questa gabbia e' progettata per accoppiarsi con tuttiTrasmettitori compatibili QSFP MSA.
3. Finitura primaverile:Le molle EMI presentano una finitura di00,8 μm minimo Stagno- Si ', si '.00,8 μm minimo Nickel.
4. Dispositivo per la pulizia delle tracceSono ammesse tracce superficiali all'interno dell'area specificata, purché non entrino in contatto con i blocchi della gabbia.
5. Identificazione:Ciascuna unità comprende unCodice a barre 2D e codice di data(YYWWD) per un monitoraggio delle scorte e un controllo della qualità semplificati.

Applicazioni tipiche

La gabbia TE 1888617-1 QSFP+ è adatta a:

• Attrezzature di rete ad alta velocità
• Interruttori e router
• Disegni di porte QSFP+
• pannelli di I/O densi
• Piattaforme di interconnessione del segnale che richiedono il controllo EMI

FAQ circa la gabbia QSFP+ 1888617-1

Q1. Il TE 1888617-1 è progettato per moduli QSFP+?

Il disegno lo identifica come unGabbia di I/O in fiocco QSFP+e afferma che si accoppiano conTrasmettitori compatibili con il QSFP MSA.

Q2. Quale metodo di montaggio utilizza questa gabbia?

Si utilizzaper il calcolatore a foraturala terminazione al PCB.

La gabbia include la protezione EMI?

La parte includemolle EMI interne/esterneper il contenimento dell'IME.

Q4. Quale spessore di PCB è raccomandato?

TE specifica10,45 mm minimo per le tavole a una sola faccia- e2.2 mm per le tavole a doppio lato.

Q5. E' compatibile con il dissipatore di calore?

Sì, il prodotto è indicato comecompatibile con dissipatore di calore.
