Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: ISO 9001,ISO 14001,UL,SGS,REACH168
Numero di modello: 1658391-2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10/100/25K
Prezzo: $7.5-$11.5
Imballaggi particolari: Vassoio
Tempi di consegna: 5-7 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 350K/Month
Numero di parte: |
1658391-2 |
Tipo di prodotto: |
Gruppo gabbia con connettore PT |
Fattore di forma collegabile: |
SFP (Pluggabile a piccolo fattore di forma) |
Configurazione della porta: |
2 x 1 (raggruppati/impilati) |
Numero di posizioni: |
40 (20 per porta) |
Tasso dati (max): |
4 Gb/s |
Metodo di terminazione: |
Attraverso il buco |
Orientamento di montaggio: |
Angolo retto |
Temperatura operativa: |
Da -55°C a 105°C [da -67°F a 221°F] |
Contenimento dell'IME: |
Molle EMI interne ed esterne |
Numero di parte: |
1658391-2 |
Tipo di prodotto: |
Gruppo gabbia con connettore PT |
Fattore di forma collegabile: |
SFP (Pluggabile a piccolo fattore di forma) |
Configurazione della porta: |
2 x 1 (raggruppati/impilati) |
Numero di posizioni: |
40 (20 per porta) |
Tasso dati (max): |
4 Gb/s |
Metodo di terminazione: |
Attraverso il buco |
Orientamento di montaggio: |
Angolo retto |
Temperatura operativa: |
Da -55°C a 105°C [da -67°F a 221°F] |
Contenimento dell'IME: |
Molle EMI interne ed esterne |

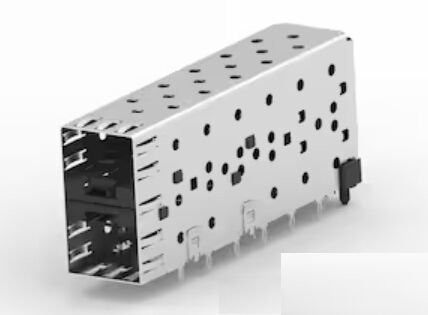

Il 1658391-2 è un assemblaggio di gabbia SFP Ganged 2x1 ad alte prestazioni progettato per l'integrazione senza soluzione di continuità in ambienti di rete ad alta velocità.Con un connettore integrato e un robusto metodo di terminazione Press-Fit, questo assemblaggio a gabbia impilata garantisce un'integrità del segnale affidabile e stabilità meccanica per applicazioni I/O esigenti.
Il1658391-2 2x1 SFP Cage Assemblyè un dispositivo ad alte prestazioniAssemblaggio di gabbia SFP e connettore PTprogettato perapplicazioni di I/O collegateLa maggior parte dei dispositivi per il circuito a circuito a circuito aperto sono dotati di un sistema di circuito a circuito a circuito a circuito a circuito a circuito aperto, che richiede un'integrità del segnale affidabile, un'integrazione compatta e un'assemblaggio PCB efficiente.2x1 configurazione di porta impilato,con una lunghezza di 20 mm o più ma non superiore a 20 mm, e unprogettazione del profilo standard, questo gruppo di connettori è ben adatto per le attrezzature di rete e di comunicazione più impegnative.
Costruito perFattore di forma SFPper le applicazioni, questo assemblaggio di gabbia supporta una velocità massima di dati di4 Gb/se comprendecaratteristiche interne/esterne delle molle EMIPer migliorare le prestazioni di schermatura elettromagnetica.montatura a fori a angolo retto- e0.8 mm di passo della linea centralerenderlo una scelta pratica per disegni di schede ad alta densità e sensibili allo spazio.
| Parametro | Valore |
|---|---|
| Numero della parte | 1658391-2 |
| Tipo di prodotto | Assemblaggio di gabbia SFP e connettore PT |
| Tipo di connettore | SFP |
| Stile del connettore | Receptacolo con gabbia, Ganged (2x1) |
| Fattore di forma in fiocco | SFP |
| Tipo di gabbia | Impilati |
| Numero di porti | 2 |
| Configurazione della matrice delle porte | 2 x 1 |
| Numero di posizioni | 40 (20 x 2) |
| Tipo di montaggio | Attraverso il buco, ad angolo retto |
| Metodo di terminazione del PCB | Attraverso il buco |
| Imballaggio | Scaffale |
| Tasso di trasmissione dei dati (max) | 4 Gb/s |
| Valore nominale di corrente di contatto (max) | 0.5 A |
| Linea centrale (Pitch) | 0.8 mm |
| Intervallo di temperatura di funzionamento | -55°C a 105°C |
| Compreso Lightpipe | - No, no. |
| di larghezza superiore a 20 mm | - No, no. |
| Caratteristica EMI | Sorgenti EMI interne/esterne |
| Applicazione del circuito | Segnale |
| Applicazioni di I/O con spina | SFP |
Equipaggiati con entrambimolle EMI interne ed esterne, il 1658391-2 è progettato per sopprimere efficacemente le interferenze elettromagnetiche, assicurando che il sistema mantenga la chiarezza del segnale e soddisfi i severi standard normativi.
IlPressa-fit (senza saldatura)La tecnologia consente un collegamento meccanico ed elettrico sicuro al PCB senza lo stress termico della saldatura.Questo semplifica il processo di assemblaggio e migliora la durata a lungo termine in ambienti ad alta vibrazione.
Con un'ampia gamma di temperature di funzionamento da-55°C a 105°C, questo assemblaggio è progettato per funzionare in ambienti estremi, dai data center refrigerati alle torri di comunicazione industriali.
Ilcontenitore con gabbiaLa progettazione riduce il numero di parti e il tempo di assemblaggio, fornendo una soluzione "drop-in" per gli ingegneri in cerca di una configurazione di matrice SFP a 2 porte.
Il1658391-2 2x1 SFP Cage Assemblyè una soluzione compatta, robusta ed efficiente per i progettisti che cercano unaconnessione di presa per gabbia SFP con connettore integrato. con il suoconfigurazione 2x1 impilato, montaggio rettilineo attraverso foro, supporto a molla EMI e profilo standard, fornisce una scelta affidabile per i sistemi di rete ad alta densità.
È usato in:Applicazioni di I/O SFPquando è necessaria una soluzione di gabbia e di connettore compatta e affidabile per le apparecchiature di rete e di comunicazione.
Sì, questa parte usacon una lunghezza di 20 mm o più ma non superiore a 20 mmper il montaggio sicuro dei PCB.
La velocità di trasmissione massima supportata è4 Gb/s.
Si', e' caratterizzato...molle EMI interne/esterneper supportare il contenimento delle interferenze elettromagnetiche.
L'intervallo di temperatura di funzionamento è-55°C a 105°C, che lo rende adatto ad ambienti impegnativi.
L'assemblaggio di gabbia SFP 1658391-2 2x1 è una soluzione compatta, robusta ed efficiente per i progettisti che cercano un assemblaggio di gabbia SFP press-fit con connettore integrato.montatura a fori a angolo retto, supporto a molla EMI e profilo standard, fornisce una scelta affidabile per sistemi di rete ad alta densità.
