Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: H1260NL H1260NLT
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
PN: |
H1260NL / H1260NLT |
Velocità dati: |
100BASE-TX |
Campioni gratuiti: |
Disponibile |
Pacchetto: |
SMD a 16 pin |
Temperatura: |
0 ℃ a +70 ℃ |
Conformità RoHS: |
SÌ |
Tensione di isolamento: |
1500 VAC |
Rapporto di curva: |
1ct: 1ct |
PN: |
H1260NL / H1260NLT |
Velocità dati: |
100BASE-TX |
Campioni gratuiti: |
Disponibile |
Pacchetto: |
SMD a 16 pin |
Temperatura: |
0 ℃ a +70 ℃ |
Conformità RoHS: |
SÌ |
Tensione di isolamento: |
1500 VAC |
Rapporto di curva: |
1ct: 1ct |
| Parametro | Specificità |
|---|---|
| Numero della parte | Altre sostanze chimiche: |
| Tipo di dispositivo | Trasformatore LAN SMT |
| Standard Ethernet | 100BASE-TX |
| Rapporto di rotazione | 1CT:1CT / 1:1 |
| Numero di canali | Non sposato |
| Stile di montaggio | SMD |
| Temperatura di funzionamento | 0°C a 70°C |
| Temperatura di conservazione | -20°C a +125°C |
| Tensione di isolamento | 1500 VAC / 1500 VRMS |
| RoHS | - Sì, sì. |
| Parametro | Specificità |
|---|---|
| Rapporto di rotazione | 11 ± 2% |
| Perdita di inserimento | 100 kHz: -1,2 dB max1 ̇125 MHz: -0,2 − 0,002·f^1,4 dB max |
| Perdita di ritorno, 100BT (Zout = 100 Ω ± 15%) | 0.1·30 MHz: -16 dB min30·60 MHz: -10 + 20·log10 ((f/60 MHz) dB min60·80 MHz: -10 dB min |
| Induttanza (OCL) | 350 μH min |
| Trasmissioni, canali adiacenti | 1 MHz: -50 dB min10100 MHz: -55 + 22·log10 ((f/10) dB min |
| Proporzione di rigetto del modo comune | 2 MHz: -50 dB min30~200 MHz: -15 + 20·log10 ((f/200) dB min |
| Resistenza a corrente continua, 1/2 Avvolgimento | 0.65 Ω massimo |
| Sbilanciamento della resistenza CC | ± 0,065 Ω massimo |
| Isolamento input-output | 1500 VRMS min @ 60 secondi |

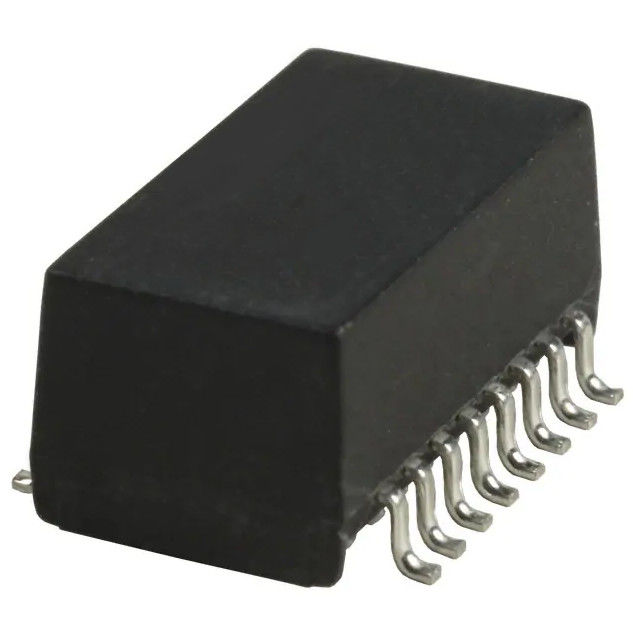

Se hai bisogno di un trasformatore LAN SMT compatto per Ethernet 100BASE-TX, l'H1260NL / H1260NLT offre una pratica combinazione di accoppiamento 1: 1, isolamento 1500 VRMS, conformità RoHS,e disponibilità di nastro e bobinaÈ un'adattamento solido per l'hardware Ethernet che ha bisogno di un'integrità del segnale affidabile e di una produzione di montaggio superficiale semplificata.
- Sì, è vero.H1260NLTè la versione di confezionamento a nastro e bobina diH1260NLIl foglio di dati indica che l'aggiunta delSufisso T indica l'imballaggio a nastro e bobina.
Il foglio di dati specifica100BASE-TXsupporto.
L'elenco delle schede dati1500 VRMS minimo per 60 secondie identifica anche la tensione di isolamento come1500 VAC.
Sì, la parte è specificata comeSMD / SMTdispositivo.
