Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: TG5G-HPE6NZ5IF
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
P/N: |
TG5G-HPE6NZ5IF |
Interfaccia: |
base-t 5G |
perni: |
24 |
Alternativa: |
TG5G-HPE6NZ5IF=> LP72456ANL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Campioni: |
Libero |
P/N: |
TG5G-HPE6NZ5IF |
Interfaccia: |
base-t 5G |
perni: |
24 |
Alternativa: |
TG5G-HPE6NZ5IF=> LP72456ANL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Campioni: |
Libero |

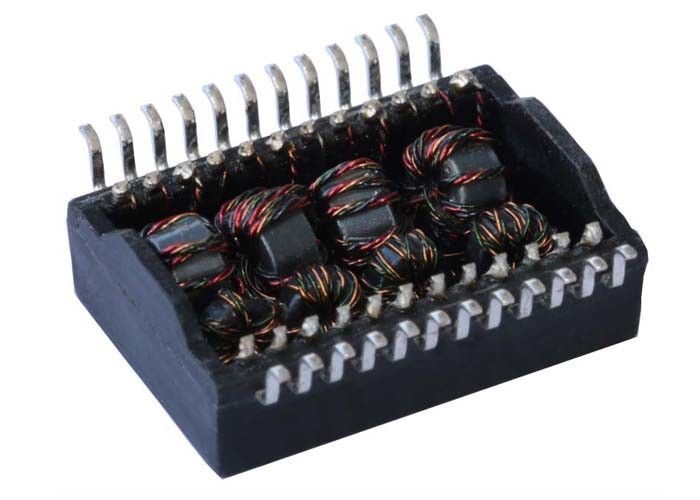

| Ethernet magnetica del trasformatore 5G di isolamento 5000V, SMT, Rohs | |
| Numero del pezzo di LINK-PP | LP72456ANL |
| Velocità | 5G BASE-T |
| Numero dei porti | SINGOLO |
| Applicazione - lan | ETHERNET (PoE+) |
| Pacchetto | SMD |
| Temperatura | -40 + a 85 |
| AutomDX | SÌ |
| Commento | STESSI COME VERSIONE DELLA NL |
| Configurazione RX | C, T |
| Configurazione TX | C, T |
| Costruzione | STRUTTURA APERTA |
| I centri per porto | 8 |
| Numero dei porti | SINGOLO |
| Altezza del pacchetto (pollici) | 0,255 |
| Altezza del pacchetto (millimetri) | 6,48 |
| Lunghezza del pacchetto (pollici) | 0,715 |
| Lunghezza del pacchetto (millimetri) | 18,15 |
| Larghezza del pacchetto (pollici) | 0,630 |
| Larghezza del pacchetto (millimetri) | 16,00 |
| Gira il rapporto RX | 1CT: 1CT |
| Gira il rapporto TX | 1CT: 1CT |
SPECIFICAZIONE:
1 progettato per la base-t di Ethernet 2.5G, singole applicazioni del porto.
2 supporti 4 paia del cavo di UTP di categoria 5.
Un'interfaccia di 3 cavi per isolamento e le emissioni comuni basse di modo.
La progettazione 4 per incontrare IEEE 802,3 con 720mA ha equilibrato la corrente.
Conformità 5 with i requisiti liberi di ROHS&Halogen.
6 funzionamento e temperature di stoccaggio
Livello di sensibilità di umidità 7 (MSL): 2a
Temperatura di funzionamento: 0°C a +70°C
Temperatura di stoccaggio: -25°C a +105°C
Applicazione:
I prodotti di 1 RapidIO
2 prodotti di SCSI
3 bordi di DSP
4 schermi piatti
| Specifiche elettriche @25℃ | Tipo: Equilibri l'impedenza passa-basso 100Ω |
| Perdita di inserzione: | dB 1-50MHz -0,5 massimo dB 50-125MHz -1,0 massimo dB 125-200MHz -2,0 massimo |
| Attenuazione di riflessione: | dB Minload 100Ω di 1~40MHz -20 dB Minload 100Ω di 40-200MHz -20+15*log (Freq MHz/40MHz) |
| Cm riflesso alla conversione di differenza (riferimento) | min di dB di 1MHz -30 min di dB di 50MHz -30 min di dB di 100MHz -27 min di dB di 200MHz -24 |
| Cm alla conversione del dm (riferimento) | min di dB di 1-125MHz -35 |
| Differenza riflessa alla conversione di cm (riferimento) | min di dB di 1-10MHz -48 min di dB di 10-200MHz -48+19*log (Freq MHz/10MHz) |
| Cm ad attenuazione di cm (riferimento) | min di dB di 1-200MHz -25 |
| Conversazione trasversale (riferimento) | 1-125 min di dB di megahertz -30 125-200 min di dB di megahertz -25 |
| Induttanza | @ 100KHz, 0.1V, 8mA CC 180uHMin DIAGONALE |
| Prova di HiPot | @ Vrms 1500 |
| Rapporto di giri | @ 1:1±5% |
