BT16B03 Modulo di trasformazione di isolamento Ethernet base-T 1500Vrms

BT16B03 0.5μH 1:1 SMD Pulse Transformer per 100Base-T LAN, isolamento 1.5kV, 0 ̊70°C, RoHS conforme.

BT16B03 100Modulo del trasformatore base-T Descrizione:

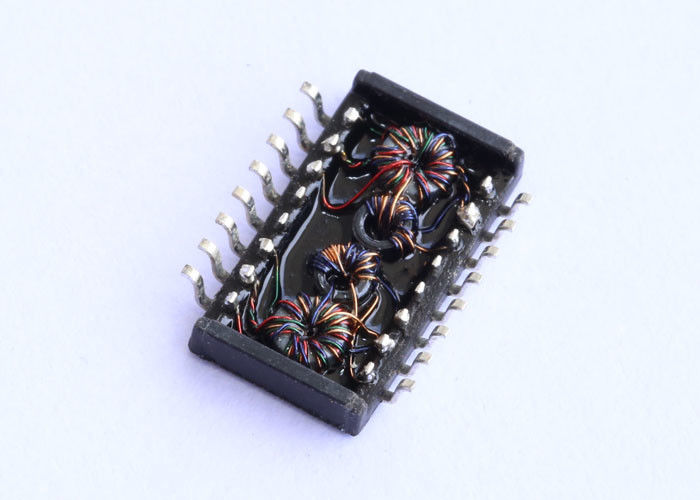

Il BT16B03 è un trasformatore a impulsi SMD ad alte prestazioni da 0,5μH, 1:1 a singola porta progettato per applicazioni LAN 100Base-T. Garantisce un'integrità del segnale affidabile, soddisfa gli standard IEEE802.3u,e fornisce un isolamento robusto con unConformi alla normativa RoHS e progettati per dispositivi di rete commerciali e industriali, il BT16B03 è ideale per switch, router, dispositivi PoE e altri moduli di interfaccia Ethernet.

Caratteristiche e vantaggi principali del trasformatore di isolamento Ethernet BT16B03:

1. Alta tensione di isolamento:1L'isolamento Vrms da.5 kV garantisce un funzionamento sicuro nelle applicazioni PoE e Ethernet industriali.

2. Pacchetto SMD compatto:La progettazione a risparmio di spazio supporta disegni PCB ad alta densità e assemblaggio SMT.

3Performance elettrica ottimizzata:

• 0Induttanza primaria di 0,5 μH
• Basse perdite di inserimento (-1,15 dB max)
• Perdita di ritorno eccellente (-18 dB min a 30 MHz)
• DMRR superiore (-30 dB min @ 0,5 ‰ 100 MHz)

4. Conforme alle norme del settore:Risponde ai requisiti IEEE802.3u e alla tolleranza IR 255°C di reflusso massimo.

5Temperatura di funzionamento ampia:0°C a +70°C, con intervallo di conservazione da -25°C a +125°C.

6. RoHS Compliant:Disegno ecologico e privo di piombo.

Specificativi elettrici (@25°C):

BT1cultura

Dimensioni meccaniche

• Tipo di imballaggio:SMD.
• Dimensione totale:12.7 × 9,4 × 5,68 mm
• Pin Pitch:1.27 mm
• Linee guida per la disposizione dei PCB:Per l'impostazione e il percorso raccomandati della piattaforma, vedere lo schema e il diagramma di impronta qui sotto.

BT16B03 Fogli di dati - Meccanica

BT16B03 Fogli di dati - Schemi

BT16B03 Impressione di PCB

BT16B03 Compliance e affidabilità:

• Certificato RoHS
• Conformità IR con il riflussofino a 255°C di picco
• Isolamento elevato e DMRRper l'attenuazione dell'EMI e l'integrità del segnale
• Testato per l'affidabilità a lungo termine a temperature di funzionamento standard

Perché scegliere il trasformatore Ethernet BT16B03?:

Il BT16B03 bilancia il design SMD compatto, l'elevato isolamento e le eccellenti prestazioni del segnale per le moderne reti Ethernet.riduce i rischi di progettazione dei PCB e accelera i cicli di sviluppo dei prodotti.

Domande di campioni e assistenza tecnicaDisponibile.

FAQ:

Q1: Quali velocità Ethernet supporta BT16B03?

A1: BT16B03 supporta applicazioni 100Base-T, ideali per connessioni LAN a 100 Mbps.

D2: BT16B03 è compatibile con i dispositivi PoE?

R2: Sì, con isolamento da 1,5 kV, può gestire la tensione PoE standard e garantisce la sicurezza del dispositivo.

D3: Questo trasformatore può sopportare i processi di reflusso SMT standard?

R3: Sì, soddisfa i requisiti di massima IR 255 °C per un tipico montaggio a superficie.

D4: Sono disponibili campioni e linee guida per il layout dei PCB?

R4: Sì, sono disponibili richieste di campioni e diagrammi di impronta/disegno PCB raccomandati per semplificare la verifica del progetto.
