Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: QT48A03
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$0.5
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Codice prodotto: |
QT48A03 |
Tipo di prodotto: |
Trasformatore LAN/Ethernet Magnetici |
Velocità supportata: |
10/100/1000Base-T (Gigabit Ethernet) |
Configurazione della porta: |
Dual Port |
Tipo di montaggio: |
SMT (tecnologia a montaggio superficiale) |
Conteggio dei pin: |
48 perni |
Induttanza primaria (OCL): |
350 µH min (con polarizzazione CC 8 mA) |
Tensione di isolamento (Hi-Pot): |
1500 VRMS |
Standard del settore: |
IEEE 802.3ab |
Temperatura operativa: |
0 ℃ a +70 ℃ |
Dimensioni (L x P x A): |
27,70 x 15,36 x 7,30 mm |
Passo del perno:: |
1,02 mm |
Codice prodotto: |
QT48A03 |
Tipo di prodotto: |
Trasformatore LAN/Ethernet Magnetici |
Velocità supportata: |
10/100/1000Base-T (Gigabit Ethernet) |
Configurazione della porta: |
Dual Port |
Tipo di montaggio: |
SMT (tecnologia a montaggio superficiale) |
Conteggio dei pin: |
48 perni |
Induttanza primaria (OCL): |
350 µH min (con polarizzazione CC 8 mA) |
Tensione di isolamento (Hi-Pot): |
1500 VRMS |
Standard del settore: |
IEEE 802.3ab |
Temperatura operativa: |
0 ℃ a +70 ℃ |
Dimensioni (L x P x A): |
27,70 x 15,36 x 7,30 mm |
Passo del perno:: |
1,02 mm |

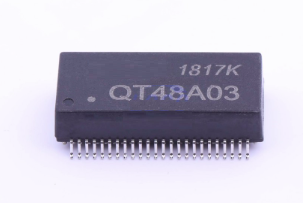

IlQT48A03 1000Base-T Dual Port Transformer Moduleè un dispositivo ad alte prestazioniModulo di trasformatore Gigabit Ethernetprogettato per applicazioni di rete 10/100/1000Base-T a doppia porta.IEEE 802.3abCome standard, questo trasformatore LAN SMT compatto fornisce un'eccellente integrità del segnale, isolamento elettrico e soppressione EMI per le moderne interfacce Ethernet.
Progettato con48 perni SMTe un'impronta compatta, il QT48A03 integra due canali di trasformatori Gigabit Ethernet completi in un singolo modulo, contribuendo a ridurre lo spazio del PCB, semplificando il layout,e migliorare l'efficienza della produzione.
Con unInduttanza primaria minima di 350μH sotto bias di 8mA DC,Tensione di isolamento 1500Vrms, e il rispetto diRoHS- eRequisiti per la saldatura a reflusso IR 255°C, il QT48A03 è una soluzione ideale per le apparecchiature di rete ad alta densità tra cui switch aziendali, dispositivi Ethernet industriali, gateway a banda larga e sistemi di comunicazione.
| Parametro | Prestazioni |
| Rapporto di rotazione | Tx 1:1 / Rx 1:1 (±3%) |
| Perdita di inserimento | -1,0 dB Max (0,5 ∼100 MHz) |
| Risultato di perdita | -16 dB Min (0,5-30 MHz) -14 dB Min (30,160 MHz) -12 dB Min (60,1 ∼80 MHz) |
| Intercettazione | -35 dB Min (0,5 ∼40 MHz) -30 dB Min (40,1 ‰ 100 MHz) |
| CMRR | -30 dB Min (0,5-100 MHz) |
| Induttanza di perdita | 0.5 μH Max |
| DCR | 1.4Ω Max |
| Capacità di avvolgimento | 40 pF Max |
| Tensione di isolamento | 1500 Vrms |
| Parametro | Specificità |
|---|---|
| Numero della parte | QT48A03 |
| Tipo di prodotto | Modulo del trasformatore a doppia porta 1000Base-T |
| Tipo di trasformatore | Trasformatore LAN Gigabit |
| Standard Ethernet | IEEE 802.3ab |
| Velocità di rete | 10/100/1000Base-T |
| Configurazione della porta | Doppia porta |
| Tipo di montaggio | Montaggio superficiale (SMT) |
| Pacco | 48 pin |
| Induttanza primaria | 350μH Min @ 8mA Bias DC |
| Rapporto di rotazione | Tx 1:1 / Rx 1:1 |
| Isolamento Hi-Pot | 1500 Vrms |
| Temperatura di funzionamento | 0°C a +70°C |
| Temperatura di conservazione | -25°C a +125°C |
| Valore di riflusso | IR 255°C Pico |
| Conformità ambientale | RoHS |
| Articolo | Dimensione |
| Lunghezza del pacchetto | 270,70 ± 0,5 mm |
| Larghezza del pacchetto | 15.36 ± 0,5 mm |
| Larghezza del corpo | 12.20 mm |
| Altezza del pacchetto | 7.30 ± 0,5 mm |
| Conteggio degli spilli | 48 pin |
| Pin Pitch | 10,02 mm |
| SMT Pad Spacing | 160,95 mm / 2,34 mm |
| Tolleranza delle dimensioni | ± 0,25 mm, salvo diversa indicazione |
Grazie alla sua progettazione a doppia porta e al suo isolamento acustico superiore, il modulo Ethernet Magnetics QT48A03 è il componente di scelta per una vasta gamma di hardware di telecomunicazione e di rete:
* Switch digitali ad alte prestazioni e router aziendali
* Potenza su dispositivi alimentati da Ethernet (PoE) (PD)
* Trasmettitori ottici e convertitori multimediali
* Attrezzature di accesso a banda larga (ISDN, ADSL, VDSL)
* Set-Top Box interattivi (STB) e lettori interattivi HD
* Attrezzature per la rete digitale dei servizi integrati (ISDN)
R: Un modulo di trasformatore Ethernet a doppia porta integra trasformatori magnetici per due porte Ethernet in un unico pacchetto SMT, fornendo isolamento elettrico, abbinamento di impedenza,e soppressione EMI per le interfacce Ethernet.
R: Sì, il modulo è progettato per la tecnologia di montaggio superficiale (SMT) ed è progettato per resistere alle temperature di saldatura a reflusso IR con un requisito massimo di 255 °C.
R: Rispetto ai trasformatori a porta singola, un modulo a doppia porta offre:
R: Sì, il QT48A03 è altamente adatto ai dispositivi PoE Powered (PD) e alle relative apparecchiature di rete, fornendo il necessario isolamento del segnale e la protezione Hi-Pot 1500Vrms.
R: Il componente richiede una disposizione a 48 pin con un passo di 1,02 mm. Le dimensioni complessive sono di 27,70 x 15,36 x 7,30 mm.Si prega di consultare la scheda PDF scaricabile per gli schemi esatti del layout del pad.
R: Il modulo fornisce un isolamento di 1500 Vrms, proteggendo i circuiti Ethernet PHY migliorando al contempo l'affidabilità del sistema.
R: Sì. QT48A03 è pienamente conforme alle normative ambientali RoHS.
R: Sì. LINK-PP fornisce campioni di ingegneria, schede dati, supporto tecnico e servizi di personalizzazione OEM/ODM per la valutazione dei prodotti e la produzione di massa.
