Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO

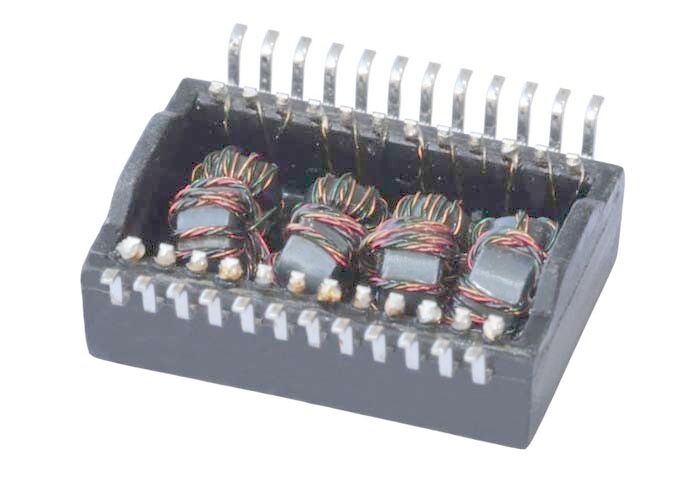

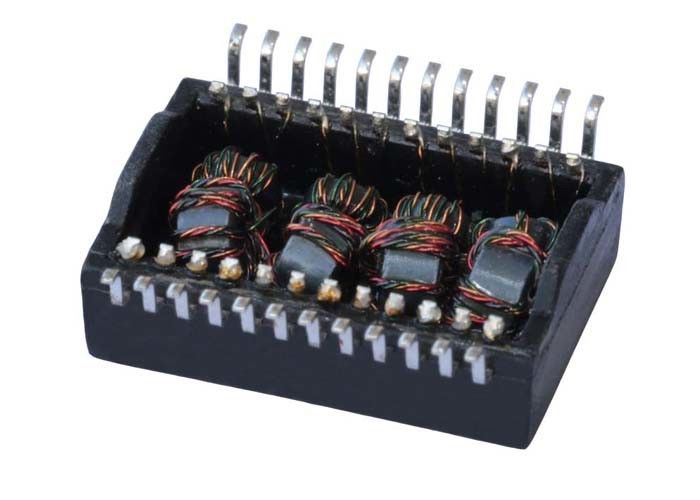

Numero di modello: HST-24002SAR HST-24001SAR
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
● Conforme allo standard IEEE 802.3 per 1000Base-T.
● Induttanza primaria ((Lp) 350 uH min.@ 100KHz,0.1Vrms, 8mA.
● LL:0.35uH Max @100KHz, 0,1V
● Cww:35pF Max@100KHz, 0,1V
● DCR primario:0.9ΩMax;DCR secondaria:1.2ΩMax.
● Progettato per la saldatura a reflusso a temperature fino a 260°C.
● Temperatura di conservazione da -25°C a +125°C.
● conformità RoHS.
● Progettato per applicazioni full duplex Gigabit Ethernet 100/1000Base-T a lungo raggio.
● Supporta 4 coppie di cavi UTP di categoria 5.
● Interfaccia del cavo per l'isolamento e le emissioni basse in modalità comune.
| Parametro | Specificità |
|---|---|
| Percentuale di giri (± 2%) | 1CT: 1CT |
| Perdita di inserimento | 1 ‰ 100 MHz: 1,0 dB Max |
| Risultato di perdita |
1 ̊30 MHz: -18 dB Min 40 MHz: -14,4 dB Min 50 MHz: -13,1 dB Min 60 ̊80 MHz: -12 dB Min 100 MHz: -10 dB Min |
| Intercettazione (NEXT) |
30 MHz: -45 dB Min 60 MHz: -35 dB Min 100 MHz: -30 dB Min |
| DCMR |
30 MHz: -43 dB Min 60 MHz: -37 dB Min 100 MHz: -33 dB Min |
| La tensione di isolamento è la tensione di isolamento. | 1500 Vrms Min |
