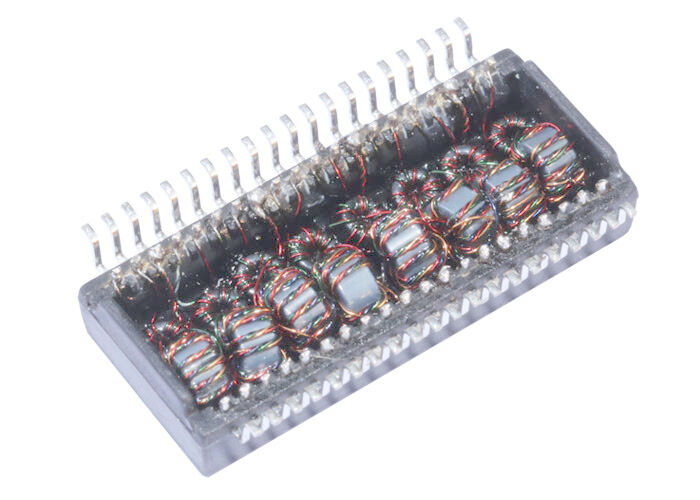

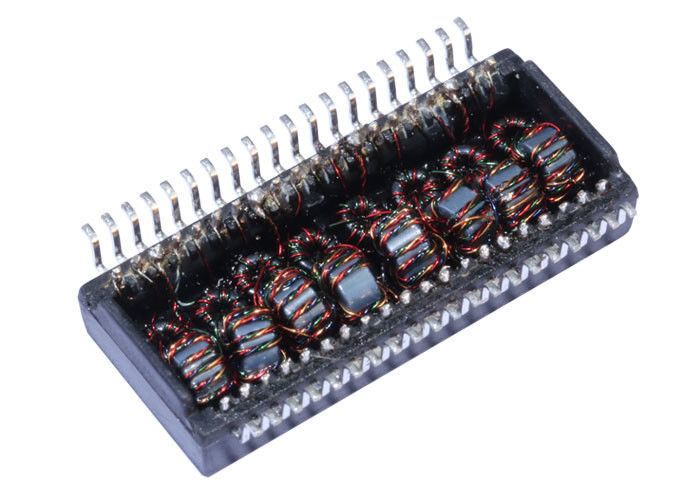

HN4263VG HN4264VG Moduli di trasformatore LAN AutomDX SMT

HN4263VG HN4264VG 10/100Base-T LAN Transformer

Applicazioni

I trasformatori LAN SMT 10/100Base-T sono ampiamente utilizzati nei sistemi basati su Ethernet per fornireisolamento del segnale, soppressione EMI e abbinamento di impedenzaIl loro dispositivo di controllo è un dispositivo di controllo di velocità, che si trova tra il connettore PHY e quello RJ45.Progettazione SMT (Surface-Mount Technology)permette l'assemblaggio di PCB ad alta densità e prestazioni affidabili nelle apparecchiature di rete.

Le applicazioni tipiche sono:

• Switch e hub LAN¢ garantire una trasmissione dei dati stabile attraverso più porte.
• Router, gateway e access point- fornire isolamento elettrico e soppressione del rumore per le reti domestiche e aziendali.
• Dispositivi Ethernet industriali- PLC, controllori e sistemi di monitoraggio che richiedono prestazioni robuste in ambienti difficili.
• Carte di interfaccia di rete (NIC)Utilizzato in PC, server e sistemi embedded per una connettività Ethernet affidabile.
• Telefoni VoIP e telecamere IPSupporto alla PoE e alla trasmissione Ethernet stabile per dispositivi vocali e video.
• Dispositivi IoT intelligenti- gateway, sensori e sistemi di automazione che richiedono una connettività di 10/100 Mbps.

FAQ 10/100Base-T SMT LAN Transformer

1Qual è la funzione di un trasformatore LAN SMT 10/100Base-T?
Esso prevede:isolamento galvanicotra il PHY Ethernet e il cavo, sopprime l'EMI, corrisponde all'impedenza e garantisce la conformità agli standard Ethernet IEEE 802.3.

2. Perché utilizzare trasformatori SMT LAN invece di tipi attraverso-buco?

• Impatto minore, ideale perDisposizioni di PCB ad alta densità
• Assemblaggio automatizzato per l'efficienza dei costi
• Profillo inferiore per i disegni compatti

3Un trasformatore LAN 10/100Base-T può essere utilizzato per Gigabit Ethernet?
Un trasformatore 10/100Base-T è ottimizzato perEthernet veloce (10/100 Mbps)Per...Gigabit Ethernet (1000Base-T), è necessario un trasformatore con larghezza di banda più ampia e avvolgimenti aggiuntivi.

4. I trasformatori SMT LAN supportano PoE (Power over Ethernet)?
Sì, molti trasformatori SMT LAN sono progettati conPoE (IEEE 802.3af/at)capacità,consentendo loro di trasmettere in modo sicuro entrambidati e potenza- Si ', si '.lo stesso cavo Ethernet.

5Quali sono i parametri chiave per la selezione di un trasformatore LAN?

• Rapporto di rotazione(TX/RX rapporto di avvolgimento)
• OCL (Induttanza del circuito aperto)
• Perdita di inserimento, perdita di ritorno, crosstalk e prestazioni CMR
• Supporto di livello di potenza PoE (15W, 30W, 60W, ecc.)
• Tensione di isolamento Hi-pot
• Intervallo di temperatura di funzionamento
• Conformità alla RoHS, IEEE 802.3

6. I trasformatori LAN SMT 10/100Base-T sono retrocompatibili con Ethernet legacy?
Sì, sostengono entrambi.10 Mbps- e100 Mbps Ethernet, garantendo la compatibilità con i dispositivi più vecchi.

7Quali sono i vantaggi dei trasformatori LAN SMT integrati nella progettazione?

• Numero ridotto di componenti(trasformatore + soffocatori in un unico pacchetto)
• Miglioramento dell'affidabilitàa causa di percorsi di segnale più brevi
• Migliore soppressione dell'IMEper prestazioni stabili del sistema
• Utilizzo ottimizzato dello spazio del PCBper progetti compatti
