Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: HN4464SG
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.08-$1.2 Negotiable
Imballaggi particolari: T&R
Tempi di consegna: 1-2 settimane
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Codice Articolo 1: |
HN4464SG |
P/N.2: |
HN4464S2G |
Rapporto di curva: |
1: 1 |
Tipo di montaggio: |
THT |
supporto: |
PDF/3D/ISG/Stp/Step/Datasheet |
Tipo: |
Trasformatore QUAD 10/100Base-Tx |
Codice Articolo 1: |
HN4464SG |
P/N.2: |
HN4464S2G |
Rapporto di curva: |
1: 1 |
Tipo di montaggio: |
THT |
supporto: |
PDF/3D/ISG/Stp/Step/Datasheet |
Tipo: |
Trasformatore QUAD 10/100Base-Tx |

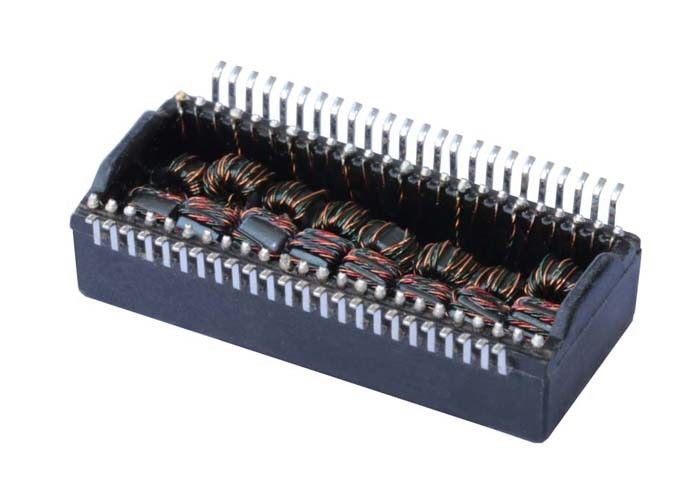

| HN4464SG HN4464S2G Quad Port 10/100 Trasformatore base-TX | |
| Numero della parte | HN4464SG / HN4464S2G |
| Velocità | 10/100 BASE-T |
| Numero di porti | Quad |
| Applicazione - LAN | ETHERNET (non PoE) |
| Pacco | DIP |
| Temperatura | 0 a +70 |
| AutomDX | - Sì. |
| Altezza dell'imballaggio (mm) | 6.32 |
| Lunghezza dell'imballaggio (mm) | 27.94 |
| Larghezza dell'imballaggio (mm) | 12.37 |
|
Specificità |
Valore |
Condizione di prova |
|---|---|---|
|
Induttanza a circuito aperto (OCL) |
350 μH Min |
100KHz, 0,1V, 8mA Bias DC |
|
Rapporto di rotazione |
1CT:1CT ± 2% |
50 kHz, 0,5 V |
|
Perdita di inserimento |
-1,1 dB Max |
0.1 ~ 100 MHz |
|
Risultato di perdita |
-18dB Min (0,5-30MHz) |
|
|
|
-15 dB Min (40MHz) |
|
|
|
-13 dB Min (50MHz) |
|
|
|
-11 dB Min (60-80MHz) |
|
|
Parla in croce |
-38 dB Min. |
0.1-100MHz |
|
Relazione di rigetto del modo comune (CMRR) |
-40 dB Min |
0.1-100MHz |
|
CWW (Capacità di avvolgimento) |
50 pF (tipo) |
|
|
Resistenza primaria (Resistenza primaria) |
0.9Ω Max |
|
|
La tensione di isolamento è la tensione di isolamento. |
1500Vrms (Pri/Sec) |
