Trasformatori magnetici discreti del porto 1000BASE-T del quadrato di H6400NL H6400NLT

H6400NL/H6400NLT Quad Port 1000BASE-T Ethernet Transformer

Visualizzazione del prodotto:

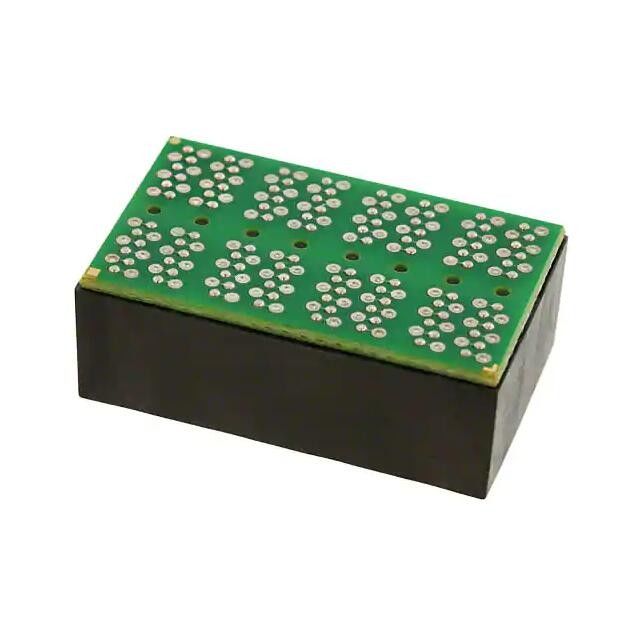

Gli H6400NL e H6400NLT sono trasformatori Ethernet Quad Port 1000BASE-T ad alte prestazioni progettati per applicazioni di rete avanzate che richiedono un'integrità del segnale superiore e una fornitura di potenza affidabile.Questi trasformatori LAN presentano una costruzione a telaio aperto in un pacchetto BGA (Bump Grid Array), ottimizzato per la trasmissione dati 1000BASE-T. Progettato per essere pienamente conforme agli standard IEEE 802.3 per applicazioni Gigabit Ethernet,la serie H6400NL/H6400NLT offre prestazioni elettromagnetiche eccezionali con perdite di inserimento attentamente controllateQuesti trasformatori forniscono un eccellente rifiuto di modalità comune e mantengono la qualità del segnale anche in ambienti elettricamente rumorosi.rendendoli ideali per i data center, apparecchiature di rete e applicazioni Ethernet industriali.

Specificità dettagliate:

Caratteristiche e vantaggi principali:

• Configurazione delle porte quadri:Supporta quattro canali Ethernet 1000BASE-T indipendenti in un unico pacchetto compatto.
• Supporto Power over Ethernet (PoE):4PAIR PoE 70W con capacità di corrente continua di 600mA @ 57V.
• Isolamento superiore:minimo di 1500 VRMS tra l'input e l'output per una maggiore sicurezza e integrità del segnale.
• BGA Bump Grid Array Package:Progettazione spaziale con dimensioni di 28,45 mm x 17,27 mm x 11,18 mm.
• Conformità RoHS-6:Progettazione rispettosa dell'ambiente che soddisfi gli ultimi requisiti normativi.
• Costruzione open frame:Ottimizzato per prestazioni termiche e affidabilità.
• Intervallo di temperatura commerciale:Funziona da 0 °C a 70 °C per opzioni di distribuzione versatili.
• Induttanza di circuito aperto (OCL) elevata:b. "tecnologia" per la "produzione", la "produzione", la "produzione" o la "produzione" di "tecnologie" per la "produzione", la "produzione", la "produzione", la "produzione", la "produzione" o la "produzione" di "tecnologie" per la "produzione", la "produzione", la "produzione", la "produzione", la "produzione" o la "produzione".
• Basse resistenze di corrente continua:65 Ohm al massimo (1/2 avvolgimento) con uno squilibrio massimo di ±0,065 Ohm per una gestione efficiente dell'energia.
• Perdita di ritorno ottimizzata:-16 dB minimo (1-40 MHz) e -10+20*LOG ((f/80 MHz) dB minimo (40-100 MHz).

Fogli di dati H6400NL/H6400NLT

Meccanica:

Schema:
