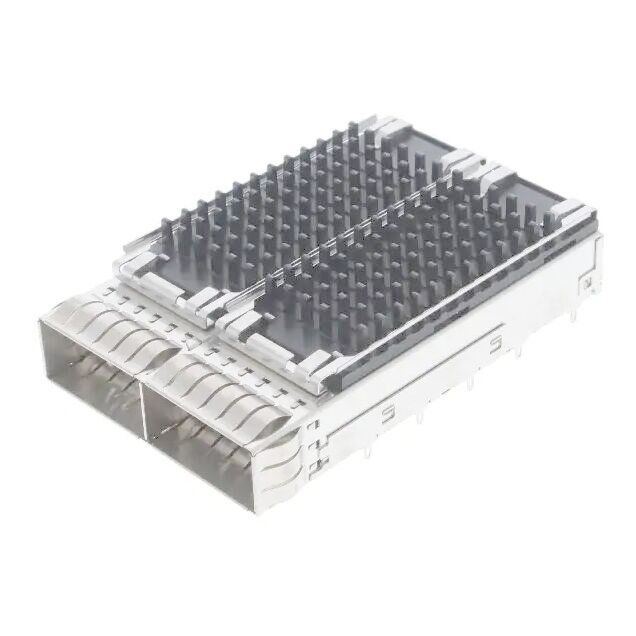

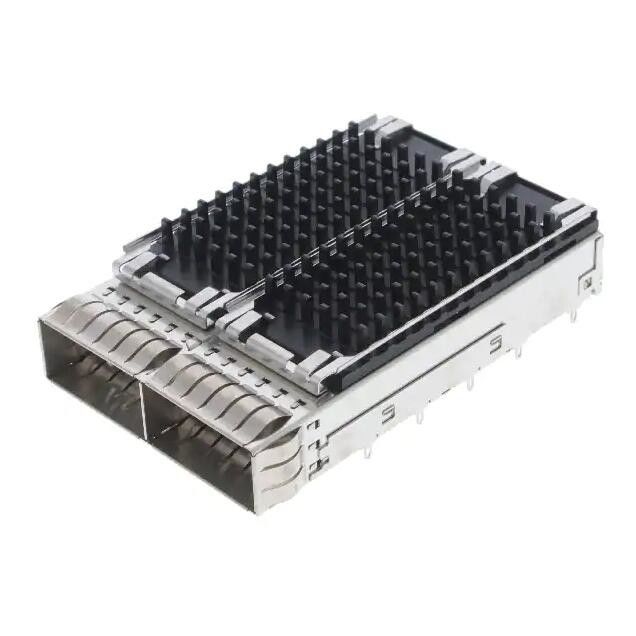

4-2170808-3 QSFP28/56 Assemblaggio in gabbia Ganged 1x2 Configurazione

QSFP28/56 Cage Assembly con dissipatore di calore integrato

4-2170808-3 TE Descrizione dell'assemblaggio della gabbia

Questo assemblaggio a gabbia QSFP28/56 è progettato per applicazioni di I/O innescabili ad alta velocità, offrendo eccellenti prestazioni termiche con un dissipatore di calore anodizzato nero in stile pin.La robusta costruzione della gabbia in nichel-argento garantisce il contenimento dell'IME, affidabile integrità del segnale e durabilità meccanica, che lo rendono una soluzione ideale per le apparecchiature di rete che funzionano fino a28 Gb/s per corsia.

Le specifiche di 4-2170808-3 QSFP28/56 Cage

Caratteristiche chiave dell'assemblaggio in gabbia 4-2170808-3

Tipo di prodotto e fattore di forma

• Tipo di prodotto:Assemblaggio in gabbia
• Fattore di forma:QSFP28/56
• Tipo di gabbia:Ganged (configurazione di matrice di porte 1 x 2)
• Numero di porti:2
• di tenore di sodio inferiore o uguale a:- No, no.
• Inclusi gli accessori:Dispositivo di riscaldamento (nero anodizzato, stile pin)

Caratteristiche di configurazione

• Numero di EON posteriori per colonna di porto:1
• Matrice di porta:1 x 2

Caratteristiche elettriche

• Tasso di trasmissione massimo:28 Gb/s

Caratteristiche termiche e meccaniche

• Tipo di dissipatore di calore:Tipo pin, classe di networking
• Altezza del dissipatore di calore:13.5 mm [0,531 in]
• Finisci:Nero anodizzato
• Materiale della gabbia:Acciaio
• Terminazione del contatto PCB:Cintura di stagno
• Metodo di eliminazione:Perforazione, pressatura
• Lungozza della coda e della posta di chiusura:2.05 mm [0,081 pollici]

Alloggiamento e dimensioni

• Spessore del PCB (raccomandato):1.57 mm [0,062 in]

Uso e affidabilità

• Intervallo di temperatura di funzionamento:-40 °C a + 85 °C [-40 °F a + 185 °F]
• Applicazione del circuito:Segnale
• Applicazione:SFP+ impilato da ventre a ventre

Norme e conformità

• Classificazione UL di infiammabilità:UL 94V-0
• Contenimento EMI:Sorgenti EMI interne/esterne

Imballaggio

• Metodo di imballaggio:Scatola e vassoio
• Pipa luminosa:Inclusi
