Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: POE36PR-12ED
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.82
Imballaggi particolari: Nastro e bobina
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 5KK/mese
Specifiche: |
POE36PR-12ED |
Energia: |
36W |
Induttanza a 0A: |
41 |
Tolleranza: |
10% |
Isat: |
4.2a |
Induttanza di dispersione max: |
0,28μH |
Tensione di isolamento: |
12 V, 1,5 A |
Produzione secondaria: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo di vita: |
Più di 20 anni |
Specifiche: |
POE36PR-12ED |
Energia: |
36W |
Induttanza a 0A: |
41 |
Tolleranza: |
10% |
Isat: |
4.2a |
Induttanza di dispersione max: |
0,28μH |
Tensione di isolamento: |
12 V, 1,5 A |
Produzione secondaria: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo di vita: |
Più di 20 anni |

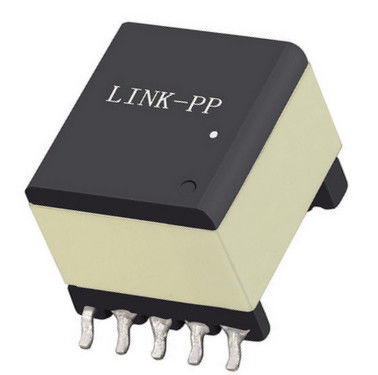

POE36PR-12ED è un trasformatore flyback e forward da 36W per applicazioni PoE, con induttanza 41μH, isolamento 1500 Vrms e terminazioni conformi a RoHS.
IlPOE36PR-12EDè unTrasformatore flyback da 36 W per PoEprogettato per una conversione di potenza affidabile in sistemi di alimentazione di rete compatti e impegnativi.questo trasformatore supporta disegni di potenza DC-DC isolati in cui l'efficienza, stabilità termica e prestazioni elettriche sono fondamentali.
Ingegneri in cerca di unTrasformatore di ritorno di PoE,trasformatore di direzione per PoE, oTrasformatore isolato da 36 WPotranno trovare il POE36PR-12ED adatto per la distribuzione di energia in dispositivi alimentati da Ethernet, sistemi industriali e apparecchiature di comunicazione.
| Parametro | Specificità |
|---|---|
| Potenza | 36W |
| Induttanza a 0A | 41 μH ± 10% |
| Condizioni di prova per l'induttanza | 200 kHz, 0,1 Vrms, 0 Adc |
| Corrente di saturazione (Isat) | 4.2A |
| DCR primario | 62.0 mΩ massimo |
| DCR secondaria 1 | 23.0 mΩ massimo |
| DCR secondaria 2 | 23.0 mΩ massimo |
| DCR Auxiliary | 85.0 mΩ massimo |
| Induttanza di perdita | 0.28μH massimo |
| Condizione di prova delle perdite | Misurato tra i perni 1 e 3 con tutti gli altri perni in cortocircuito |
| Rapporto di rotazione | Pri: Sec1: Sec2: Aux = 1: 0,375: 0,375: 0.375 |
| Tensione di isolamento | 1500 Vrms |
| Produzione secondaria | 12V, 1,5A per secondo |
| Prodotto ausiliario | 10V, 50mA |
Il POE36PR-12ED è progettato per una affidabilità a lungo termine in ambienti di produzione e supporta processi di assemblaggio ad alta temperatura.
| Parametro ambientale | Specificità |
|---|---|
| Rispetto | Compatibile con la RoHS, privo di alogeni |
| Intervallo di temperatura ambiente | -40°C a +125°C |
| Temperatura di stoccaggio, componente | -40°C a +165°C |
| Temperatura di conservazione, nastro e bobina | -40°C a +80°C |
| Temperatura massima della parte | +165°C |
| Livello di sensibilità all'umidità | MSL 1 |
| Resistenza al calore della saldatura | Max tre ricorrenti di 40 secondi a +260°C |
Il trasformatore utilizza unnucleo di ferrite, contribuendo a sostenere prestazioni magnetiche efficienti per applicazioni di conversione di potenza.
- Sì.
IlTrasformatore POE36PR-12EDè adatto a una vasta gamma di progetti di potenza isolati, tra cui:
Il POE36PR-12ED è utilizzato in:Disegni di alimentazione PoE flyback e forwardche richiedono conversione isolata, doppia uscita secondaria e prestazioni termiche affidabili.
Si', e' specificamente posizionato come...Trasformatore a ripiego e a ripiego per PoE, che lo rende adatto per applicazioni di convertitori flyback.
Il trasformatore offreIsolamento 1500 Vrmsda primario e ausiliario a ciascun secondario.
Ciascuna delle12V a 1,5A, e l'avvolgimento ausiliario fornisce10V a 50mA.
Si', e' cosi'.RoHS conforme- esenza alogeni.
L'intervallo di temperatura ambiente è-40°C a +125°C.
