0826-1D1T-23-F, fermaglio magnetico di LPJK0071AGNL RJ45 1000Base-T Jack

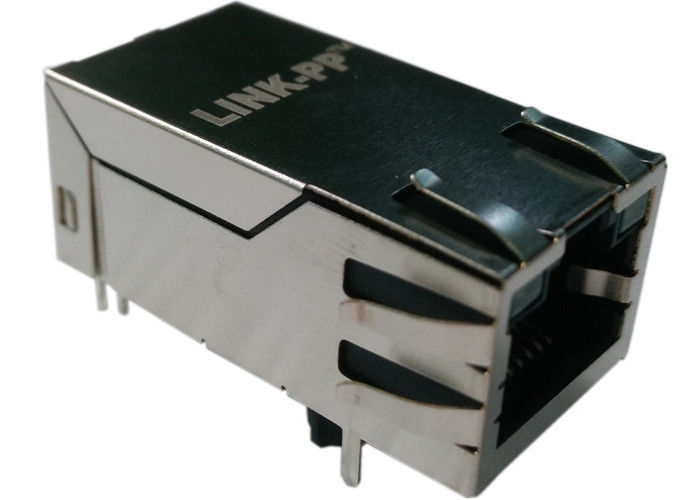

0826-1D1T-23-F, Connettore femmina jack RJ45 magnetico LPJK0071AGNL 1000Base-T

1. 1X1 Porta Tab-upJack RJ45 LPJK0071AGNL
2. 10/100/1000MConnettori RJ45
3. Angolo rettoConnettori RJ45
4. Equivalente a0826-1D1T-23-F Spine RJ45 schermate

Magjack RJ45 1X1 Tab-up 10/100/1000M con/senza LED, lunghezza 33,02 mm, conforme a IEEE 802.3

1. Caratteristiche del tipo di prodotto:

  1) Tipo di prodotto = Connettore
  2) Tipo di jack = RJ45
  3) Profilo = Standard
  4) Orientamento di montaggio PCB = Ingresso laterale (angolo retto) / Ingresso superiore (verticale)

2. Fissaggio meccanico:
  1) Configurazione jack = 1 x 1

3. Caratteristiche elettriche:
  1) Schermato = Sì

4. Caratteristiche relative alla terminazione:
  1) Dito EMI - Inferiore = Senza
  2) Metodo di terminazione = Saldatura

5. Caratteristiche relative al corpo:
  1) Configurazione porte = Singola/Multipla
  2) Dita EMI - Superiore e laterali = Con/Senza
  3) Orientamento del fermo = Standard - Fermo verso il basso
  4) Lunghezza della coda PCB

6. Caratteristiche relative ai contatti:
  1) Precaricato = Sì
  2) Tipo di terminazione del contatto = Through Hole/Montaggio superficiale

7. Caratteristiche relative all'alloggiamento:
  1) Stile connettore = Jack

8. Standard di settore:
  1) Conformità RoHS/ELV = Conforme a RoHS, conforme a ELV
  2) Processi di saldatura senza piombo = Saldatura a onda capace fino a 240°C,

      Saldatura a onda capace fino a 260°C, Saldatura a onda capace fino a 265°C
  3) Cronologia di conformità RoHS/ELV = Sempre conforme a RoHS

9. Marcatura di identificazione:
  1) Colore LED sinistro (Posizione n. 1) = Verde - Resistore da 250 ohm
  2) Colore LED destro (Posizione n. 2) = Verde - Resistore da 250 ohm

10. Condizioni d'uso:
  1) Si applica a = Scheda a circuito stampato
  2) Condizioni ambientali = Ufficio / Locali
  3) Temperatura di esercizio (°C ) = 0 - 70/-40 - +85

Applicazioni:

Utilizzato per apparecchiature di rete e comunicazione come HUB, scheda PC, Switch, Router, scheda madre PC, SDH, PDH, telefono IP, modem xDSL

Vantaggio competitivo:

18 anni di esperienza nella produzione,

2600 dipendenti,

Test al 100%

Tempi di consegna flessibili
