Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: 101901MH016SA41ZL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specifiche: |
LP1198NL |
Velocità: |
10/100 di Base-t |
Numero dei porti: |
Singolo |
Applicazione: |
Ethernet di lan |
Numero di Pin: |
16 |
temperatura: |
- 40℃ A + 85℃ |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specifiche: |
LP1198NL |
Velocità: |
10/100 di Base-t |
Numero dei porti: |
Singolo |
Applicazione: |
Ethernet di lan |
Numero di Pin: |
16 |
temperatura: |
- 40℃ A + 85℃ |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. Numero della bobina: Autotrasformatore
2. Tensione di isolamento: 1500Vrms
3.Type: SMT
4. Struttura della bobina: Toroidale
10/100 singolo di trasformatore di impulso di Ethernet dei porti della base-t per il hub, tessera PC
Descrizione:

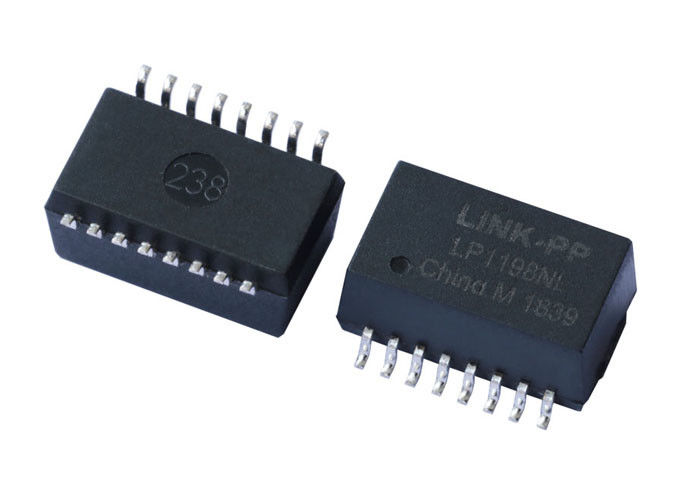

LP1198NL scelgono il trasformatore discreto dei porti, autotrasformatore 101901MH016SA41ZL
|
Applicazione |
ETHERNET di lan (PoE&NON PoE) |
|
AutomDX |
SÌ |
|
Commento |
RoHS LP1198NL compiacente |
|
Configurazione RX |
T, C |
|
Configurazione TX |
T, C |
|
Costruzione |
STAMPATURA PER TRASFERIMENTO |
|
I centri per porto |
4 |
|
Numero dei porti |
1 |
|
PWB |
NESSUN PWB |
|
Pacchetto |
SMT |
|
Altezza del pacchetto (pollici) |
0,225 o altro |
|
Altezza del pacchetto (millimetri) |
5,715 o altro |
|
Lunghezza del pacchetto (pollici) |
1,12 o altro |
|
Lunghezza del pacchetto (millimetri) |
28,448 o altro |
|
Larghezza del pacchetto (pollici) |
0,63 o altro |
|
Larghezza del pacchetto (millimetri) |
16,002 o altro |
|
RoHS compiacente |
YES-RoHS-6 |
|
Velocità |
10/100BASE-TX |
|
Temperatura |
0 - 70/-40 - +85 |
|
Rapporto RX di giri |
1CT: 1CT |
|
Rapporto TX di giri |
1CT: 1CT |
|
P/N principale |
LP1198NL, ecc |
Specifiche elettriche (25):
Specificazione elettrica @25℃
1.OCL: min 350uH
@100KHz, 0.2V, con POLARIZZAZIONE di CC 8mA
2.Turns rapporto (%%P5%):
TX=1CT: 1CT RX=1CT: 1CT
perdita 3.Insertion:
0.3-100MHz: - 1.1dB massimo
4.Return perdita (min di dB):
0.3-30MHz: - 18 40MHz: - 16
50MHz: - 14,5 60-80MHz: - 12
5.Crosstalk (min di dB):
0.3-60MHz: - 42 60-100MHz: - 35
rifiuto di modo 6.Common (min di dB):
0.3-30MHz: - 40 60MHz: - 35
80-100MHz: - 30
tensione 7.Isolation: 1500Vrms
temperatura 8.Operating: -40℃~+85℃.
NOTE
1.Designed all'applicazione di sostegno, quali il SOHO (modem di ADSL), la Lan-su-scheda madre (LOM), il hub ed i commutatori.
vari rapporti di giri 2.With.
lega per saldatura del picco di 3.RoHS " nl» che valuta 260℃.
Vantaggio competitivo:
16 anni di esperienza di produzione,
persone 2600,
prova di 100%
Termine di consegna flessibile
