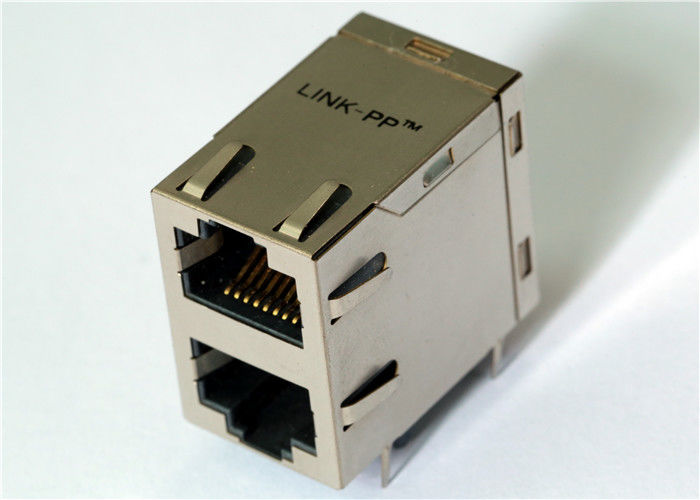

615016240521 2x1 Port Cat 3 Jack modulari a schermo orizzontale RJ45

615016240521 è un jack modulare di tipo Cat 3 2x1 con progettazione protetta orizzontale, orientamento verso l'alto e verso il basso, contatto a molla EMI, punteggio 1.5 A e confezionamento in vassoio per una connettività affidabile a livello di scheda.

Specifiche dei jack modulari di categoria 3 615016240521 2x1

Caratteristiche principali del 615016240521 2x1 RJ45 orizzontale

• Disegno di porta a doppia stacking 2x1:con una tensione di 1000 V o piùTap su e giùconfigurazione per disegni PCB ad alta densità e a risparmio di spazio.
• Protezione EMI potenziata:Alloggi completamente blindati con sistema integratoFingeri del pannello EMIper migliorare le prestazioni di messa a terra e ridurre le interferenze elettromagnetiche.
• CAT 3 Connettività:NormeCAT 3, 8P8C (8 posizioni, 8 contatti)interfaccia per applicazioni di comunicazione vocale e dati a bassa velocità.
• Performance meccaniche affidabili:Disegnati per500 cicli di accoppiamento, garantendo un funzionamento affidabile a lungo termine.
• Costruzione robusta:Caratteristiche aPBT UL94 V-0, contatti in lega di rame placcati in oro e schermatura in bronzo nichellata per una durabilità e un contatto elettrico stabile.
• Ampia gamma di temperature di funzionamento:Supporta il funzionamento da-40°C a +85°C, adatto ad ambienti industriali e commerciali.
• Produttore:Ottimizzato persaldatura a ondeLa Commissione ha adottatoimballaggio in vassoioper un montaggio efficiente.
• Rispetto ambientale:Completamente conforme a:RoHS (2011/65/UE e 2015/863)- eRegolamento REACHnorme ambientali.

615016240521 Scheda dati

1. 615016240521 Fogli di dati - Dimensioni (mm)

2. 615016240521 foglio dati - Disegno di buco raccomandato (mm)

Informazioni sulla saldatura e l'imballaggio

Progettato per una produzione efficiente e di grandi volumi, il615016240521 2×1 Port CAT 3 Jack modulareè ottimizzato per i processi di saldatura a onde standard e fornito in un imballaggio in vassoio sicuro per proteggere i contatti e mantenere l'integrità del connettore durante il trasporto e l'assemblaggio.

Nota:Per le raccomandazioni sull'impronta di PCB, i modelli CAD 3D, i disegni meccanici e le informazioni aggiuntive di ingegneria applicativa relative al615016240521 2×1 Port CAT 3 Jack modularePer favore.Contattaci.

Domande frequenti su 615016240521 Jack modulare

Se il vostro progetto ha bisogno di un2x1 jack modulare impilatoconschermatura, supporto EMI e prestazioni stabili di categoria 3, il 615016240521 offre un pratico equilibrio tra potenza elettrica, resistenza meccanica ed efficienza di montaggio.La struttura tab up & down è particolarmente utile per i layout compatti in cui lo spazio della scheda, schermatura e accessibilità dei connettori sono tutti importanti.

D1: A cosa serve il 615016240521?

Si tratta di un2x1 port Cat 3 jack modulareutilizzato in progetti di connettività compatta che richiedono punti di connessione modulari blindati, in particolare per applicazioni di comunicazione vocale o a bassa velocità.

D2: Questa presa modulare include la protezione EMI?

Sì, è dotato di unmolla integrata del pannello EMIe aalloggiamento in metallo blindatoper migliorare la compatibilità elettromagnetica.

D3: E' un connettore 8P8C?

Sì, il connettore utilizza unConfigurazione di contatto 8P8C, che è comunemente utilizzato in applicazioni di jack modulare.

Q4: Qual è il range di temperatura di funzionamento?

L'intervallo di temperatura di funzionamento è-40 °C a +85 °C.

Q5: Come viene confezionato il prodotto?

È fornito inimballaggio in vassoio, con60 pezzi per vassoio- e720 pezzi per scatola.
