Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO

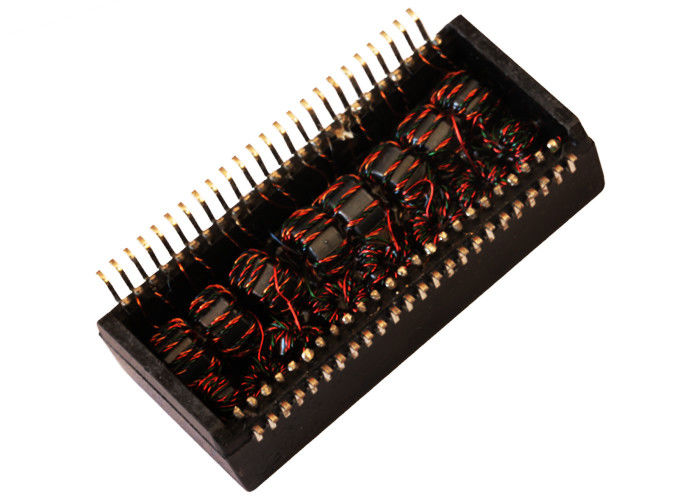

Numero di modello: GS5014
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$1.2
Imballaggi particolari: T&R
Tempi di consegna: Circa 1-2 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specifiche: |
GS5014 / GS5014 LF |
Velocità: |
Gigabit |
Numero di porte: |
Dual |
Tipo: |
Magnetismo LAN discreto |
Pacchetto: |
SMD |
Numero di pin: |
48 |
Temperatura: |
0℃ a +70℃ |
Archivi disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specifiche: |
GS5014 / GS5014 LF |
Velocità: |
Gigabit |
Numero di porte: |
Dual |
Tipo: |
Magnetismo LAN discreto |
Pacchetto: |
SMD |
Numero di pin: |
48 |
Temperatura: |
0℃ a +70℃ |
Archivi disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
|
Parametro |
Valore |
|---|---|
|
Rapporto di spire (TX/RX) |
1CT:1CT (±5%) |
|
Induttanza a circuito aperto (OCL) |
350 µH (Min) @ 100KHz/0.1V con polarizzazione DC di 8mA |
|
Induttanza di dispersione (L.L) |
0.5 µH (Max) |
|
Capacità di avvolgimento (CW/W) |
1.2 pF (Max) |
|
Resistenza DC (DCR) |
1.2 Ω (Max) |
|
Alto potenziale (HI-POT) |
AC 1500V / 1mA |
|
Parametro |
Frequenza |
Valore |
|---|---|---|
|
Perdita di inserzione |
1-100MHz |
-1.0 dB (Max) |
|
Perdita di ritorno |
1-30MHz |
-18 dB (Min) |
|
|
40MHz |
-16 dB (Min) |
|
|
50MHz |
-14.08 dB (Min) |
|
|
60-80MHz |
-12.5 dB (Min) |
|
|
100MHz |
-10 dB (Min) |
|
Diafonia |
30MHz |
-40 dB (Min) |
|
|
60MHz |
-35 dB (Min) |
|
|
100MHz |
-30 dB (Min) |
|
Rapporto di reiezione di modo comune (DCMR) |
30MHz |
-43 dB (Min) |
|
|
60MHz |
-37 dB (Min) |
|
|
100MHz |
-33 dB (Min) |
