Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: 16ST1086
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
1. Numero della bobina: Trasformatore automatico
2. Tensione di isolamento: 1500Vrms
3.Type: SMT
4. Struttura della bobina: Toroidale

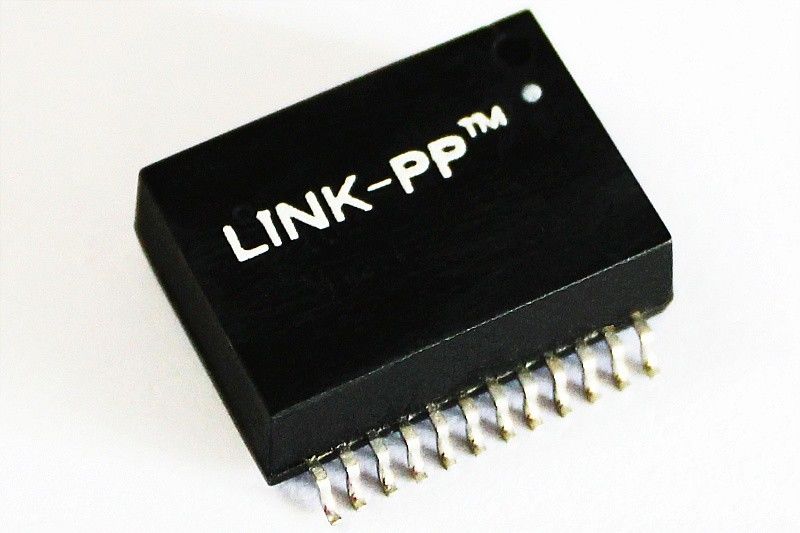

11F (B) - di trasformatore di impulso di Ethernet di 11 10/100 porto della base-t singolo per il hub, tessera PC
Descrizione:
Moduli di 10/100 i singoli di trasformatore del porto della base-t
|
Applicazione |
ETHERNET di lan (PoE&NON PoE) |
|
AutomDX |
SÌ |
|
Commento |
RoHS compiacente |
|
Configurazione RX |
T, C |
|
Configurazione TX |
T, C |
|
Costruzione |
STAMPATURA PER TRASFERIMENTO |
|
I centri per porto |
4 |
|
Numero dei porti |
QUADRATO |
|
PWB |
NESSUN PWB |
|
Pacchetto |
SMT |
|
Altezza del pacchetto (pollici) |
0,225 o altro |
|
Altezza del pacchetto (millimetro) |
5,715 o altro |
|
Lunghezza del pacchetto (pollici) |
1,12 o altro |
|
Lunghezza del pacchetto (millimetro) |
28,448 o altro |
|
Larghezza del pacchetto (pollici) |
0,63 o altro |
|
Larghezza del pacchetto (millimetro) |
16,002 o altro |
|
RoHS compiacente |
YES-RoHS-6 |
|
Velocità |
10/100/1000BASE-TX |
|
Temperatura |
0 - 70/-40 - +85 |
|
Rapporto RX di giri |
1CT: 1CT |
|
Rapporto TX di giri |
1CT: 1CT |
|
P/N principale |
LP1102NL, ecc |
Specifiche elettriche (25):
1. Giri Ratio50KHz, 0.5V
Lato del chip: Linea side=1CT: 1CT+_2%
2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: min 350uH
3. Inserzione Loss1-100MHz: -1.4dB massimo
4. Loss1-30MHz di ritorno: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. Differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Crosstalk30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
7. Ciao-vaso: 1500Vrms, 0.5mA, 1Sec
Lato del chip alla linea lato
Applicazioni:
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore,
Router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
Vantaggio competitivo:
16 anni di esperienza di produzione,
persone 2600,
prova di 100%
Termine di consegna flessibile
