Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: XF0013D23
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specifiche: |
XF0013D23 |
LINK-PP P/N: |
LPB80001ANL |
Velocità: |
10/100 di Base-t |
Applicazione: |
Ethernet di lan (PoE) |
Numero di Pin: |
20 |
temperatura: |
- 40 A + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specifiche: |
XF0013D23 |
LINK-PP P/N: |
LPB80001ANL |
Velocità: |
10/100 di Base-t |
Applicazione: |
Ethernet di lan (PoE) |
Numero di Pin: |
20 |
temperatura: |
- 40 A + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
trasformatore del porto 1.Single
un trasformatore di 2.10/100 basi-t
3.Type: Struttura della bobina di SMT 4.: Toroidale

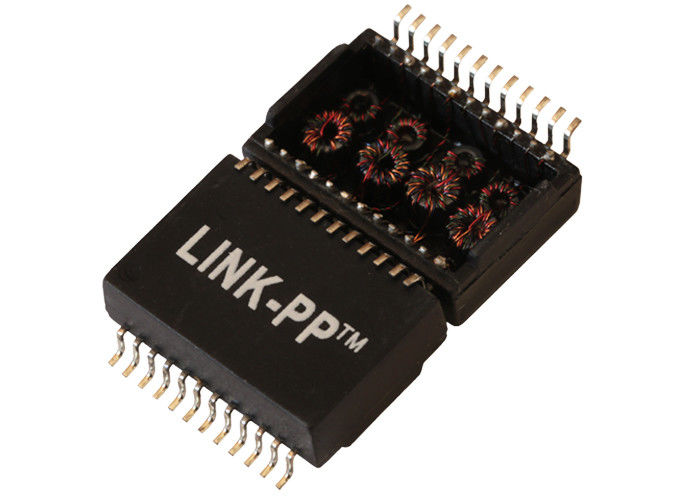

Il trasformatore 10/100Base-T di lan dell'SADH sceglie i moduli XF0013D23 del trasformatore del porto
Applicazioni:
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
Descrizione:
10/100Base-T scelgono i moduli del trasformatore del porto
|
Applicazione |
ETHERNET di lan (PoE&NON PoE) |
|
AutomDX |
SÌ |
|
Commento |
RoHS compiacente |
|
Configurazione RX |
T, C |
|
Configurazione TX |
T, C |
|
Costruzione |
STAMPATURA PER TRASFERIMENTO |
|
I centri per porto |
4 |
|
Numero dei porti |
Singolo |
|
PWB |
NESSUN PWB |
|
Pacchetto |
SMT |
|
Altezza del pacchetto (pollici) |
0,225 o altro |
|
Altezza del pacchetto (millimetri) |
5,715 o altro |
|
Lunghezza del pacchetto (pollici) |
1,12 o altro |
|
Lunghezza del pacchetto (millimetri) |
28,448 o altro |
|
Larghezza del pacchetto (pollici) |
0,63 o altro |
|
Larghezza del pacchetto (millimetri) |
16,002 o altro |
|
RoHS compiacente |
YES-RoHS-6 |
|
Velocità |
10/100/1000BASE-TX |
|
Temperatura |
0 - 70/-40 - +85 |
|
Rapporto RX di giri |
1CT: 1CT |
|
Rapporto TX di giri |
1CT: 1CT |
|
P/N principale |
LP1102NL, ecc |
Specifiche elettriche (25):
1. Giri Ratio50KHz, 0.5V
Lato del chip: Linea side=1CT: 1CT+_2%
2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: min 350uH
3. Inserzione Loss1-100MHz: -1.4dB massimo
4. Loss1-30MHz di ritorno: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. Differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Crosstalk30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
7. Ciao-vaso: 1500Vrms, 0.5mA, 1Sec
Lato del chip alla linea lato
Vantaggio competitivo:
16 anni di esperienza di produzione,
persone 2600,
prova di 100%
Termine di consegna flessibile
