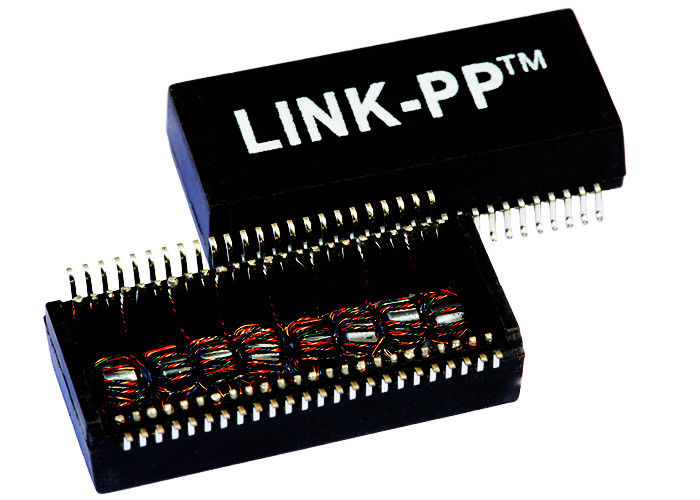

H1060NL, modulo del trasformatore SMD di magnetica di LP1060NL 4x10/100Base-T

Name: H1060NL, modulo del trasformatore SMD di magnetica di LP1060NL 4x10/100Base-T
Brand: LINK-PP
SKU: H1060NL
Price: 0.06 USD
Availability: InStock
Rating: 4.9 (155 reviews)

Dettagli del prodotto

Luogo di origine: Guangdong, Cina

Marca: LINK-PP

Certificazione: UL,RoHS,Reach,ISO

Numero di modello: H1060NL

Termini di trasporto & di pagamento

Quantità di ordine minimo: 400/2000/10K/25K

Prezzo: $0.06-$3.2

Imballaggi particolari: T&R

Tempi di consegna: Di riserva

Termini di pagamento: TT, giorni NET30/60/90

Capacità di alimentazione: 3KK/Month

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione di prodotto

Punto culminante:
                                                                                                                                                                                                                                                                                                                                                Trasformatore di SMD, Trasformatore del montaggio di superficie


Specifiche:	H1060NL	Compatibile:	LP1060NL
Ethernet:	4x10/100Base-T	campioni:	libero
Applicazione:	Ethernet (NON PoE)	Rapporto RX di giri:	1CT: 1CT
Rapporto TX di giri:	1CT: 1CT	I centri per porto:	16
Disponibili di Archivi:	PDF/3D/ISG/Stp/Step/Datasheet

Specifiche:	H1060NL
Compatibile:	LP1060NL
Ethernet:	4x10/100Base-T
campioni:	libero
Applicazione:	Ethernet (NON PoE)
Rapporto RX di giri:	1CT: 1CT
Rapporto TX di giri:	1CT: 1CT
I centri per porto:	16
Disponibili di Archivi:	PDF/3D/ISG/Stp/Step/Datasheet

H1060NL, modulo del trasformatore SMD di magnetica di LP1060NL 4x10/100Base-T

H1060NL, modulo del trasformatore SMD di magnetica di LP1060NL 4x10/100Base-T

il trasformatore di lan del porto 1x4 risponde alla specificazione di IEEE 802,3
Valutazione di temperatura di riflusso del picco di RoHS: 245°C
I modelli hanno progettato per sostenere quattro singoli o i connettori doppio impilati RJ-45
100base-t il trasformatore Tranceivers che richiede il 1:1 trasmette e riceve il rapporto di giri
moduli del trasformatore del porto del quadrato 10/100Base-TX
Modello di industriale di LP1062ANLE

Specifiche elettriche (25):

1. Giri Ratio50KHz, 0.5V

Lato del chip: Linea side=1CT: 1CT+_2%

2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:

Lato del chip: min 350uH

3. Inserzione Loss1-100MHz: -1.4dB massimo

4. Loss1-30MHz di ritorno: Min di -16dB

40MHz: Min di -14.4dB

50MHz: Min di -13.1dB

60-80MHz: Min di -12dB

100MHz: Min di -10dB

5. Differenziale al rifiuto di modo comune:

30MHz: Min di -45dB

60MHz: Min di -40dB

100MHz: Min di -35dB

6. Crosstalk30MHz: Min di -40dB

60MHz: Min di -35dB

100MHz: Min di -30dB

7. Ciao-vaso: min 1500Vrms

Applicazioni:

Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL

Vantaggio competitivo:

persone 2600,

prova di 100%

Termine di consegna flessibile
