Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO

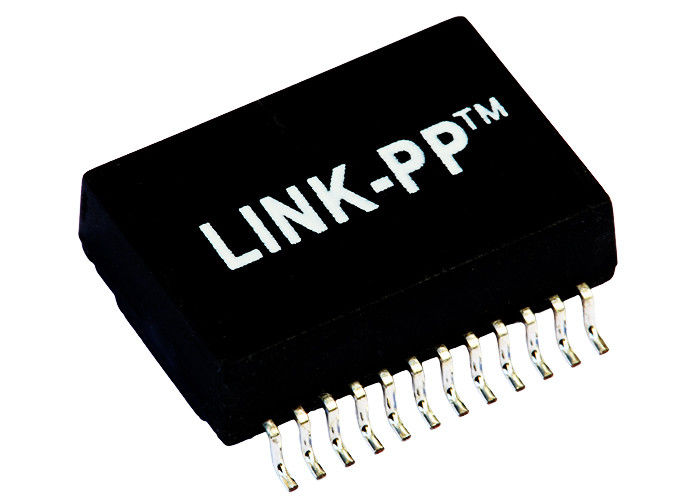

Numero di modello: TX1267NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
numero parte: |
TX1267NL |
Velocità: |
10/100 di Base-t |
Numero dei porti: |
Singola porta |
Applicazione: |
Ethernet di lan |
Pacchetto: |
smd |
Numero di Pin: |
24 |
temperatura: |
0℃ a + 70℃ |
Costruzione: |
Struttura aperta |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
numero parte: |
TX1267NL |
Velocità: |
10/100 di Base-t |
Numero dei porti: |
Singola porta |
Applicazione: |
Ethernet di lan |
Pacchetto: |
smd |
Numero di Pin: |
24 |
temperatura: |
0℃ a + 70℃ |
Costruzione: |
Struttura aperta |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
trasformatore di lan del porto 1.Single
2.ColiStructure: Toroidale
trasformatore 3.100Base-t
4.SMD, 16 perni
10 / 100/1000BASE-TX scelgono il trasformatore di lan del porto con 24 perni
Descrizione:
Singoli trasformatori di magnetica di Gigabit Ethernet del porto
| Applicazione | ETHERNET di lan (PoE&NON PoE) |
| AutomDX | SÌ |
| Commento | RoHS compiacente |
| Configurazione RX | T, C |
| Configurazione TX | T, C |
| Costruzione | STAMPATURA PER TRASFERIMENTO |
| I centri per porto | 4 |
| Numero dei porti | Singolo |
| PWB | NESSUN PWB |
| Pacchetto | SMT |
| Altezza del pacchetto (pollici) | 0,225 o altro |
| Altezza del pacchetto (millimetro) | 5,715 o altro |
| Lunghezza del pacchetto (pollici) | 1,12 o altro |
| Lunghezza del pacchetto (millimetro) | 28,448 o altro |
| Larghezza del pacchetto (pollici) | 0,63 o altro |
| Larghezza del pacchetto (millimetro) | 16,002 o altro |
| RoHS compiacente | YES-RoHS-6 |
| Velocità | 10/100/1000BASE-TX |
| Temperatura | 0 - 70/-40 - +85 |
| Rapporto RX di giri | 1CT: 1CT |
| Rapporto TX di giri | 1CT: 1CT |
| P/N principale | LP1102NL, ecc |
Specifiche elettriche (25):
1. Giri Ratio50KHz, 0.5V
Lato del chip: Linea side=1CT: 1CT+_2%
2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: min 350uH
3. Inserzione Loss1-100MHz: -1.4dB massimo
4. Loss1-30MHz di ritorno: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. Differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Crosstalk30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
7. Ciao-vaso: min 1500Vrms
Applicazioni:
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
Vantaggio competitivo:
•Manifatturiero sotto i comandi rigorosi.
•100% provato (non appena lotto provato)
•LINK-PP è OEM di TE (Tyco) per 10 anni
•Riuscito cliente: Texas Instruments Samsung Cisco Siemens e Intel…
•LINK-PP è il fornitore preferito di TI (Texas Instruments)
•Garanzia di qualità: 7 anni
