Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: H1601CG
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Cliente principale: |
TI Samsung Cisco Siemens… |
numero parte: |
H1601CG |
TX/RX: |
1CT: 1CT |
Velocità: |
10/100 di Base-TX |
Ciao-Vaso: |
1500Vrms |
OCL: |
min 350uh |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Cliente principale: |
TI Samsung Cisco Siemens… |
numero parte: |
H1601CG |
TX/RX: |
1CT: 1CT |
Velocità: |
10/100 di Base-TX |
Ciao-Vaso: |
1500Vrms |
OCL: |
min 350uh |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

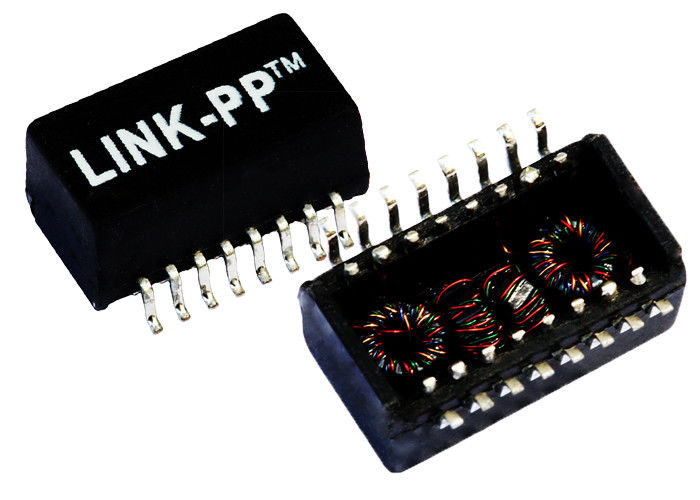

Dettagli rapidi:
trasformatore di lan del porto 1.Single
2.ColiStructure: Toroidale
trasformatore 3.100base-t
4.SMD, 16 perni
10 / 100/1000BASE-TX scelgono i moduli del trasformatore di lan del porto con 16 perni
Descrizione:
Singoli moduli dei trasformatori di magnetica di Ethernet della base-tx del porto 10/100
| Applicazione | ETHERNET di lan (NON PoE) |
| AutomDX | SÌ |
| Commento | RoHS LP1102NL compiacente |
| Configurazione RX | T, C |
| Configurazione TX | T, C |
| Costruzione | STAMPATURA PER TRASFERIMENTO |
| I centri per porto | 4 |
| Numero dei porti | QUADRATO |
| PWB | NESSUN PWB |
| Pacchetto | SMT |
| Altezza del pacchetto (pollici) | 0,236 |
| Altezza del pacchetto (millimetro) | 5,994 |
| Lunghezza del pacchetto (pollici) | 0,451 |
| Lunghezza del pacchetto (millimetro) | 11,45 |
| Larghezza del pacchetto (pollici) | 0,40 |
| Larghezza del pacchetto (millimetro) | 10,20 |
| RoHS compiacente | YES-RoHS-6 |
| Velocità | 10/100 di BASE-TX |
| Temperatura | 0 A 70℃ |
| Rapporto RX di giri | 1CT: 1CT |
| Rapporto TX di giri | 1CT: 1CT |
| P/N principale | LP1102NL |
Specifiche elettriche (25):
1. Giri Ratio50KHz, 0.5V
Lato del chip: Linea side=1CT: 1CT+_2%
2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: min 350uH
3. Inserzione Loss1-100MHz: -1.4dB massimo
4. Loss1-30MHz di ritorno: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. Differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Crosstalk30MHz: Min di -40dB
100MHz: Min di -30dB
7. Ciao-vaso: min 1500Vrms
Applicazioni:
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
