Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: H2017NLT/H2017NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
10/100 veloce |
poe: |
350mA |
Porto: |
4 |
HiPot: |
1500v |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
10/100 veloce |
poe: |
350mA |
Porto: |
4 |
HiPot: |
1500v |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

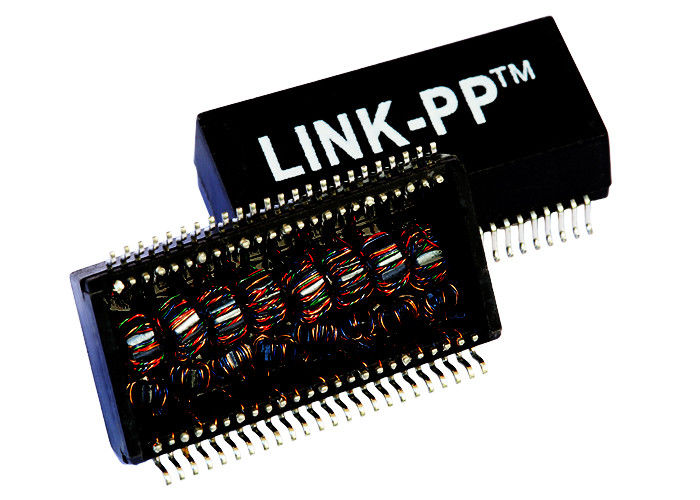

trasformatore di lan del porto 1.Quad
2.ColiStructure: Toroidale
trasformatore 3.100base-t
4.SMD, 48pins
temperatura di riflusso del picco 5.RoHS che valuta 245°C°°
prestazione compiacente di 6.IEEE 802.3af/ANSI X3.263
7.Designed per le applicazioni del telefono o del commutatore del IP
| Applicazione | ETHERNET di lan (PoE&NON PoE) |
| AutomDX | SÌ |
| Commento | RoHS LP5018NL compiacente |
| Configurazione RX | T, C |
| Configurazione TX | T, C |
| Costruzione | STAMPATURA PER TRASFERIMENTO |
| I centri per porto | 4 |
| Numero dei porti | QUADRATO |
| PWB | NESSUN PWB |
| Pacchetto | SMT |
| Altezza del pacchetto (pollici) | 0,285 o altro |
| Altezza del pacchetto (millimetri) | 7,24 o altro |
| Lunghezza del pacchetto (pollici) | 1,094 o altro |
| Lunghezza del pacchetto (millimetri) | 27,81 o altro |
| Larghezza del pacchetto (pollici) | 0,60 o altro |
| Larghezza del pacchetto (millimetri) | 15,24 o altro |
| RoHS compiacente | YES-RoHS-6 |
| Velocità | 10/100BASE-TX |
| Temperatura | 0 - 70 |
| Rapporto RX di giri | 1CT: 1CT |
| Rapporto TX di giri | 1CT: 1CT |
| P/N principale | LP5018NL, ecc |
Specifiche elettriche (25)
1. Giri Ratio50KHz, 0.5V
Lato del chip: Linea side=1CT: 1CT+_2%
2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: min 350uH
3. Inserzione Loss1-100MHz: -1.4dB massimo
4. Attenuazione di riflessione
1-30MHz: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. Differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Diafonia
30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
7. Ciao-vaso: min 1500Vrms
Applicazioni:
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
| Rete LP5018NL del trasformatore 1500Vrms di lan di mainboard del PC H2017NLT/di H2017NL | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
