Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: H5014NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
numero parte: |
H5014NL |
Velocità: |
Gigabit |
Numero dei porti: |
Doppio |
Applicazione: |
Ethernet di lan |
Pacchetto: |
smd |
temperatura: |
-40 a +85℃ |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
numero parte: |
H5014NL |
Velocità: |
Gigabit |
Numero dei porti: |
Doppio |
Applicazione: |
Ethernet di lan |
Pacchetto: |
smd |
temperatura: |
-40 a +85℃ |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
trasformatore di lan del porto 1.Single
2.ColiStructure: Toroidale
trasformatore 3.100base-t
4.SMD, 24 perni
10 / trasformatore di lan della doppia porta 100/1000BASE-TX con 48 perni
Descrizione:

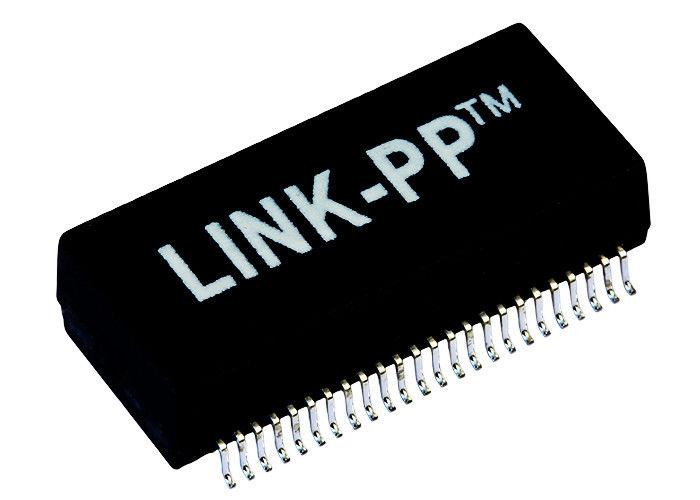

Trasformatori di magnetica di Gigabit Ethernet della doppia porta
| Applicazione | ETHERNET di lan (NON PoE) |
| AutomDX | SÌ |
| Commento | RoHS LP5014NL compiacente |
| Configurazione RX | T, C |
| Configurazione TX | T, C |
| Costruzione | STAMPATURA PER TRASFERIMENTO |
| I centri per porto | 4 |
| Numero dei porti | Doppio |
| PWB | NESSUN PWB |
| Pacchetto | SMT |
| Altezza del pacchetto (pollici) | 0,225 o altro |
| Altezza del pacchetto (millimetro) | 5,715 o altro |
| Lunghezza del pacchetto (pollici) | 1,12 o altro |
| Lunghezza del pacchetto (millimetro) | 28,448 o altro |
| Larghezza del pacchetto (pollici) | 0,63 o altro |
| Larghezza del pacchetto (millimetro) | 16,002 o altro |
| RoHS compiacente | YES-RoHS-6 |
| Velocità | 10/100/1000BASE-TX |
| Temperatura | -40 a +85℃ |
| Rapporto RX di giri | 1CT: 1CT |
| Rapporto TX di giri | 1CT: 1CT |
| P/N principale | LP5014NL, ecc |
Specifiche elettriche (25):
1. Giri Ratio50KHz, 0.5V
Lato del chip: Linea side=1CT: 1CT+_2%
2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: min 350uH
3. Inserzione Loss1-100MHz: -1.4dB massimo
4. Loss1-30MHz di ritorno: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. Differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Crosstalk30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
7. Ciao-vaso: min 1500Vrms
Applicazioni:
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
Certificazione professionale:
•9001:2008 di ISO
•Certificazione dell'UL
•Portata Cetitifaction
•Conformità di RoHS
•Politica ambientale attiva
Server della guida del prodotto di lan:
I piani di massa di margotta del ● è consigliabili. Diriga i perni a terra modulo discreto/del connettore ai telai/alla terra analogica se possibile.
Il ● tiene le tracce del segnale da PHY al connettore/modulo discreto brevi come possibile. Se le tracce superano 3-4 pollici, presti l'estrema attenzione alla linea squilibrio dell'impedenza.
Il ● facendo uso del BST (resistenze 75Ω e cappuccio ad alta tensione al telaio frantumato) per terminare il lato CTs del cavo è consigliabile per la migliore prestazione di EMI (inclusa nella maggior parte delle soluzioni del connettore).
Il ● segue le note di applicazione del produttore di PHY per ulteriore disposizione.
