Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO

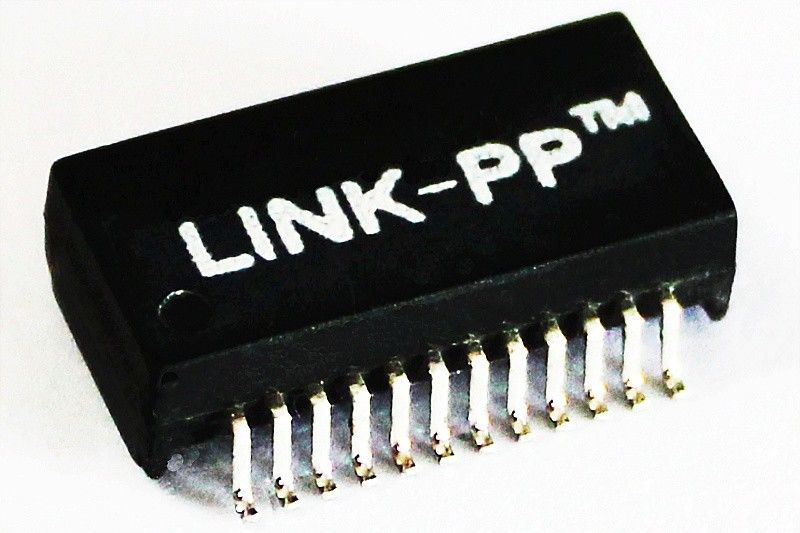

Numero di modello: H6101NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.09-$2.0
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 5KK/mese
Numero di porti: |
Doppia |
Pacco: |
SMT |
VALUTAZIONE DI POE: |
4 coppie PoE 60w |
Velocità: |
1000Base-T |
Edilizia: |
Quadro aperto |
Conformità Rohs: |
Sì-RoHS-6 |
Numero di porti: |
Doppia |
Pacco: |
SMT |
VALUTAZIONE DI POE: |
4 coppie PoE 60w |
Velocità: |
1000Base-T |
Edilizia: |
Quadro aperto |
Conformità Rohs: |
Sì-RoHS-6 |
| Serie | LAN 10/100/1000 Base-T |
|
Applicazione |
LAN ETHERNET ((PoE+) |
|
AutomDX |
- Sì. |
|
Configurazione RX |
T,C |
|
Configurazione TX |
T,C |
|
Edilizia |
Quadro aperto |
|
Numero di porti |
Doppia |
|
Pacco |
SMT |
|
Altezza del pacchetto |
7.24 mm |
|
Lunghezza del pacchetto |
27.81 mm |
|
Larghezza del pacchetto |
15.24 mm |
|
Compatibilità RoHS |
Sì-RoHS-6 |
|
Velocità |
10/100/1000BASE-TX |
|
Temperatura |
-40 a +85°C |
| Induttanza | 120 μH, 350 μH |
| Tensione di isolamento (V) | 1500VAC |
| Intervallo di frequenza | da 1 MHz a 125 MHz |
H6101NL Dimensioni:
Gigabit Ethernet Magnetics sono componenti essenziali in vari dispositivi di rete e comunicazione.questi trasformatori sono parte integrante della trasmissione dati ad alta velocità nei sistemi SDH e PDHIl loro ruolo è fondamentale per garantire una comunicazione dei dati affidabile ed efficiente tra questi dispositivi, rendendoli una pietra angolare dell'infrastruttura di rete moderna.
1. Rende rapporto
Pri: Sec=1CT: 1CT
2- OCL:350 uH Min @100KHz, 100mV, 18mADC Bias
3. Perdita di inserimento
0.1MHz: -1.1dB Max
100 MHz: -1.0dB Max
125 MHz: -2.0dB Max
4. Ritorno Perdita
30 MHz: -18 dB Min
60 MHz: -12dB Min
80 MHz: -12dB Min
100 MHz: -10dB Min
5- Interconnessione.
30 MHz: -43 dB Min
60 MHz: -37dB Min
100 MHz: -33dB Min
7- Potenza alta: 1500 Vrms min
8Temperatura di funzionamento: -40°C - +85°C°C
