Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: HF-81606T
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
specifiche: |
HF-81606T |
Applicazione: |
Lan Ethernet (non PoE) |
Pacchetto: |
SMD |
Numero di Pin: |
16 |
Temperatura: |
- 40℃ A + 85℃ |
I centri per porto: |
4 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
specifiche: |
HF-81606T |
Applicazione: |
Lan Ethernet (non PoE) |
Pacchetto: |
SMD |
Numero di Pin: |
16 |
Temperatura: |
- 40℃ A + 85℃ |
I centri per porto: |
4 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |

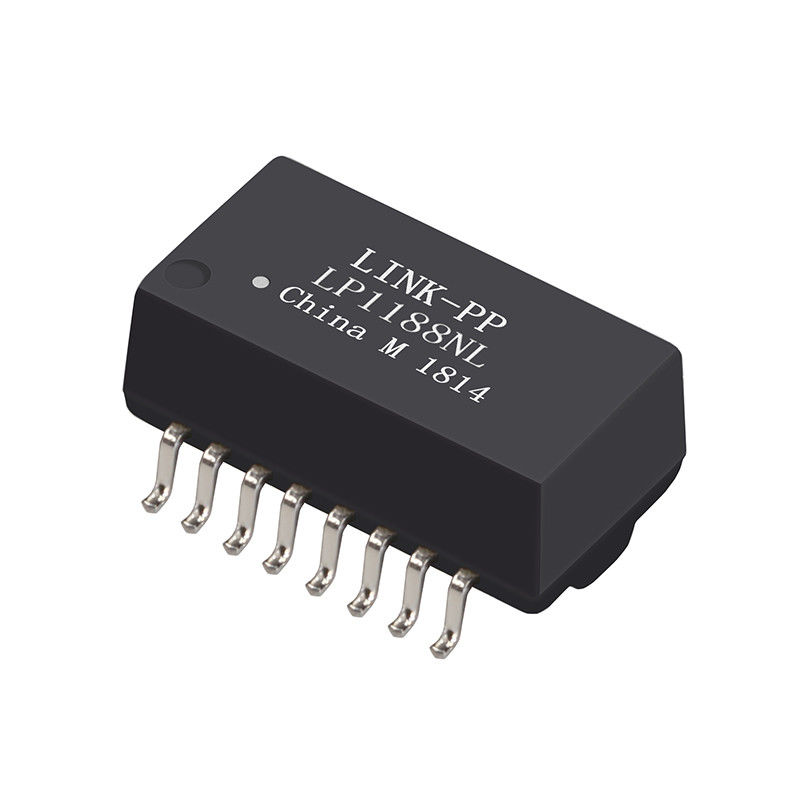

Singola magnetica HF-81606 T del porto 10/100BASE-TX
| Applicazione | ETHERNET di lan (PoE&NON PoE) |
| AutomDX | SÌ |
| Commento | RoHS LP1188NL compiacente |
| Configurazione RX | T, C |
| Configurazione TX | T, C |
| Costruzione | STAMPATURA PER TRASFERIMENTO |
| I centri per porto | 4 |
| Numero dei porti | Singolo porto |
| PWB | NESSUN PWB |
| Pacchetto | SMT |
| Altezza del pacchetto (pollici) | 0,225 o altro |
| Altezza del pacchetto (millimetri) | 5,715 o altro |
| Lunghezza del pacchetto (pollici) | 1,12 o altro |
| Lunghezza del pacchetto (millimetri) | 28,448 o altro |
| Larghezza del pacchetto (pollici) | 0,63 o altro |
| Larghezza del pacchetto (millimetri) | 16,002 o altro |
| RoHS compiacente | YES-RoHS-6 |
| Velocità | 10/100/1000BASE-TX |
| Temperatura | 0 - 70/-40 - +85 |
| Gira il rapporto RX | 1CT: 1CT |
| Gira il rapporto TX | 1CT: 1CT |
| P/N principale | LP1188NL, ecc |
Specifiche elettriche di HF-81606T (25)
1. Giri Ratio50KHz, 0.5V
Lato del chip: Linea side=1CT: 1CT+_2%
2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: min 350uH
3. Inserzione Loss1-100MHz: -1.4dB massimo
4. Attenuazione di riflessione:
1-30MHz: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. Differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Diafonia
30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
7. Ciao-vaso: min 1500Vrms
Applicazioni:
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
Vantaggio competitivo:
16 anni di esperienza di produzione,
persone 2600,
prova di 100%
Termine di consegna flessibile
