Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: HF-81606T
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
specifiche: |
HF-81606T |
Applicazione: |
Lan Ethernet (non PoE) |
Pacchetto: |
SMD |
Numero di Pin: |
16 |
Temperatura: |
- 40℃ A + 85℃ |
I centri per porto: |
4 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
specifiche: |
HF-81606T |
Applicazione: |
Lan Ethernet (non PoE) |
Pacchetto: |
SMD |
Numero di Pin: |
16 |
Temperatura: |
- 40℃ A + 85℃ |
I centri per porto: |
4 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |

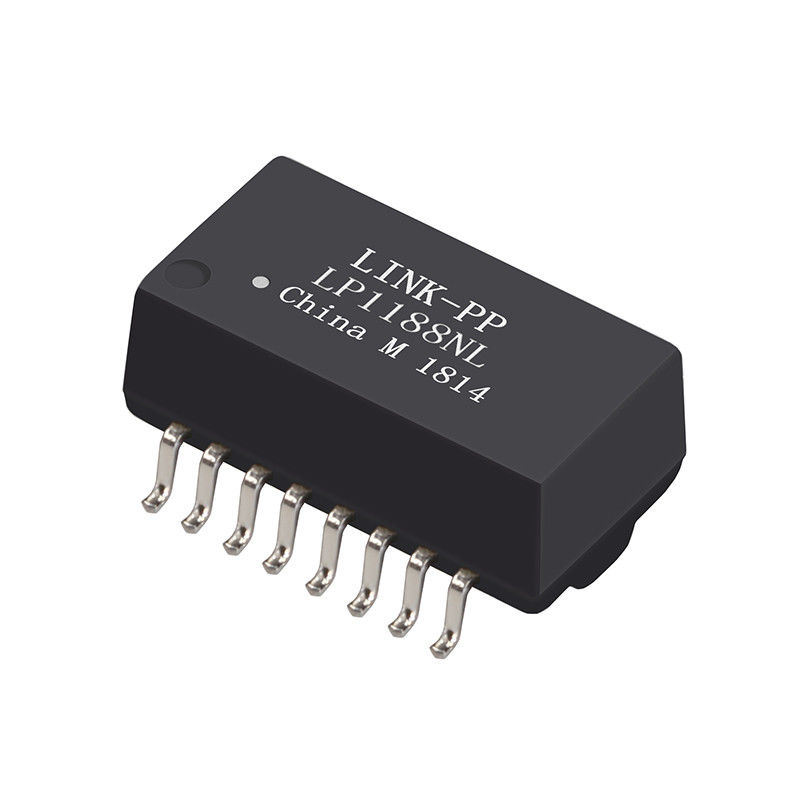

Singola magnetica HF-81606 T del porto 10/100BASE-TX
| Applicazione | ETHERNET di lan (PoE&NON PoE) |
| AutomDX | SÌ |
| Commento | RoHS LP1188NL compiacente |
| Configurazione RX | T, C |
| Configurazione TX | T, C |
| Costruzione | STAMPATURA PER TRASFERIMENTO |
| I centri per porto | 4 |
| Numero dei porti | Singolo porto |
| PWB | NESSUN PWB |
| Pacchetto | SMT |
| Altezza del pacchetto (pollici) | 0,225 o altro |
| Altezza del pacchetto (millimetri) | 5,715 o altro |
| Lunghezza del pacchetto (pollici) | 1,12 o altro |
| Lunghezza del pacchetto (millimetri) | 28,448 o altro |
| Larghezza del pacchetto (pollici) | 0,63 o altro |
| Larghezza del pacchetto (millimetri) | 16,002 o altro |
| RoHS compiacente | YES-RoHS-6 |
| Velocità | 10/100/1000BASE-TX |
| Temperatura | 0 - 70/-40 - +85 |
| Gira il rapporto RX | 1CT: 1CT |
| Gira il rapporto TX | 1CT: 1CT |
| P/N principale | LP1188NL, ecc |
Specifiche elettriche di HF-81606T (25)
1. Giri Ratio50KHz, 0.5V
Lato del chip: Linea side=1CT: 1CT+_2%
2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: min 350uH
3. Inserzione Loss1-100MHz: -1.4dB massimo
4. Attenuazione di riflessione:
1-30MHz: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. Differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Diafonia
30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
7. Ciao-vaso: min 1500Vrms
Applicazioni:
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
Vantaggio competitivo:
16 anni di esperienza di produzione,
persone 2600,
prova di 100%
Termine di consegna flessibile
| HF-81606T ha isolato Ethernet Lan Transformer Module, 16 magnetica dei perni LP1188NL | |||
| 7499011121A | MIC38121-5356X-LF3 | MIC24010-5117 | 7499111447 |
| 7499011222A | MIC38011-5265T-LF3 | 7499111444 | 7499111614A |
| 7499210121A | 74990111215A | MIC24010-0104 | 7499511440 |
| 7499211121A | MIC25010-5110 | MIC24010-5137 | 7499511611A |
| 7499211125 | MIC25010-5101 | 74990110010 | 7499021125 |
| 7499211002A | MIC25011-5110 | 7499011442 | MIC24810-0104 |
| 7499211122A | MIC25013-5110 | MIC24111-0101 | MIC24811-0104 |
| 7499211123A | MIC25013-5223 | MIC24112-0101 | 7499021220 |
| 7499410420 | HF-81606T | MIC24111-0108 | MIC24811-0108 |
| 7499010441 | 74990112112 | 74990112116 | 7499210001A |
| 74990100011A | MIC2501A-5110 | MIC2411C-6131 | 7499210124A |
| 74990110030 | MIC25113-0141 | MIC24110-6131 | HF-81606T |
| 74990111217 | MIC2511C-6131 | MIC2411D-0117 | 74980111211 |
| 74990112116A | MIC2511A-0141 | MIC24011-0104 | 74990110013 |
| 74990101210 | MIC25113-6131 | MIC24011-5108 | MIC24018-5101 |
| 7499011001 | MIC25111-0110 | MIC24012-5101 | MIC24010-0229 |
| 7497110616 | MIC25210-0101 | MIC24012-5204 | 74990110011 |
| 7497111611A | HF-81606T | MIC24012-5117 | 74990112117 |
| 7498111001 | MIC25212-0110 | MIC2401D-5101 | MIC24019-0101 |
| 7498111120R | MIC25213-5210 | MIC2401D-5217 | MIC24010-0107 |
| 7499110122 | MIC25310-5110 | MIC24013-0102 | MIC24011-0101 |
| HF-81606T | MIC25311-0110 | MIC24013-5204 | 7499111121 |
| 7499110124 | 7499010218 | MIC24013-5104 | 7499111221A |
| 7499111000A | MIC24010-5101 | MIC24010-5104 | 7499111121A |
