Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: TS6121A
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$1.2
Imballaggi particolari: T&R
Tempi di consegna: 1-3 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Numero di parte: |
STS6121A / TS6121A |
Serie: |
Trasformatore di Ethernet |
Magnetica: |
10/100 Base-T |
Rapporto di svolta: |
1CT: 1CT |
Dimensione / dimensione: |
12,70 mm X 9,40 mm X 6,22 mm |
Scheda dati: |
Contattaci |
Numero di parte: |
STS6121A / TS6121A |
Serie: |
Trasformatore di Ethernet |
Magnetica: |
10/100 Base-T |
Rapporto di svolta: |
1CT: 1CT |
Dimensione / dimensione: |
12,70 mm X 9,40 mm X 6,22 mm |
Scheda dati: |
Contattaci |

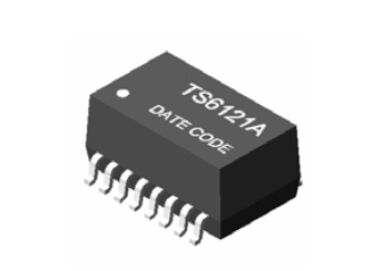

Descrizione: 10/100 BASE Pulse Transformer, SMD di piccole dimensioni (16-pin SMD)
| Parametro | Condizioni / Frequenza | Valore |
|---|---|---|
| OCL (μH Min) | 100 kHz, 0,2 V, con bias DC di 8 mA | 350 |
| Rapporto di rotazione | TX = 1CT: 1CT | ️ |
| Perdita di inserimento (dB Max) | 0.5·100 MHz | ¥1.1 |
| Perdite di ritorno (dB Min) | 00,530 MHz | ¥18 |
| Perdite di ritorno (dB Min) | 30.1 ¢ 60 MHz | ¥18 + 20 * log ((f/30) |
| Perdite di ritorno (dB Min) | 60.1 ¢ 80 MHz | ¥12 |
| Discorso (dB Min) | 00,540 MHz | ¥35 |
| Discorso (dB Min) | 40.100 MHz | ¥33 + 20 * log ((f/50) |
| CMRR (dB) | 0.5·100 MHz | ¥30 |
| I-PTO (Vrms) | ️ | 1500 |
| Numero di parte dei trasformatori LAN | |||
|---|---|---|---|
| 16ST8515-1 LF | G4P209RNY LF | 24SH10410 HF | NS0068D LF |
| TS6121A | G4P409N | 24SH10416 HF | TS8121A LF |
| TL1142B-A | TS6121A | 24SH10416 HF | NS0014Y |
| TL8515A LF | G4P409N-A | GSL5009 LF | NS0015 LF |
| TL8515C LF | G4P409RNY LF | TS6121A | NS14 LF |
| TN1142B | G4PS106N | G2P109N-C | NS14-1 LF |
| TN1284 LF | TS6121A | G2P109NY LF | NS14Z |
| TN8515 LF | G4PS109N | G2P129N | NS14Z |
| TN8515A LF | G4PS109RN LF | G2P129N | TS8121A LF |
| TN8515B LF | GH5209 LF | G2PM 106N LF | NS14BZ |
| TN8515C LF | GH5409 LF | G2PM109N | NS14Y |
| TS13H HF | GH5609S | G2PM109N | TS8121A LF |
| TS21AY HF | GH5209-1 LF | G2PM109RNY LF | 14ST9012P LF |
| TS800-06 HF | GH5210 LF | G2PM 109N1 LF | VP6019 HF |
| TS21C HF | GH5409-1 LF | G2PM109NH LF | VP6018RZM HF |
| TS8121A HF | GH5409M LF | TS8121A LF | VP6015M LF |
| TS8121AX HF | GH5609S-1 LF | G2PM109NM LF | VP6014RZ HF |
