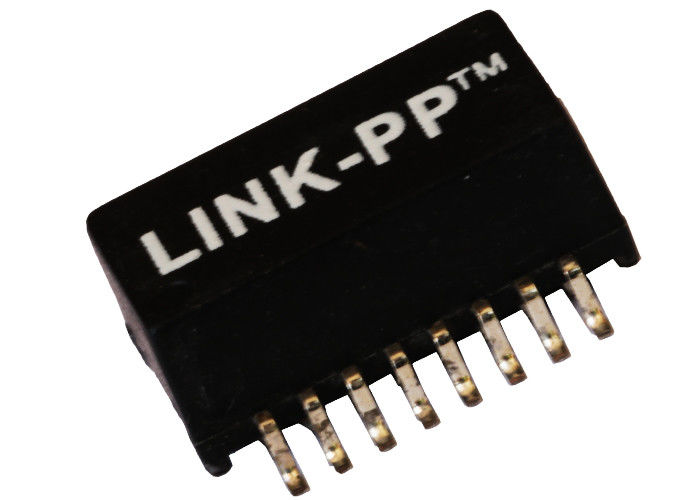

Trasformatore magnetico di lan, 1 carta TG110-LC50N2RL 10/100Base-TX di Ethernet del porto

Trasformatore magnetico di lan, 1 carta TG110-LC50N2RL 10/100Base-TX di Ethernet del porto

Dettagli rapidi

trasformatore di lan del porto 1.Single

2.ColiStructure: Toroidale

trasformatore 3.100base-t

4.SMD, 16 perni

10 / 100 BASE-TX scelgono il trasformatore di lan del porto con 16 perni


Descrizione:

Trasformatori magnetici di singola del porto 100 Ethernet della base-t

Specifiche elettriche (25):

1. Giri Ratio50KHz, 0.5V

      Lato del chip: Linea side=1CT: 1CT+_2%

2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:

Lato del chip: min 350uH

3. Inserzione Loss1-100MHz: -1.4dB massimo

4. Loss1-30MHz di ritorno: Min di -16dB

            40MHz: Min di -14.4dB

            50MHz: Min di -13.1dB

            60-80MHz: Min di -12dB

            100MHz: Min di -10dB

5. Differenziale al rifiuto di modo comune:

            30MHz: Min di -45dB

            60MHz: Min di -40dB

            100MHz: Min di -35dB

6. Crosstalk30MHz: Min di -40dB

            60MHz: Min di -35dB

            100MHz: Min di -30dB

7. Ciao-vaso: min 1500Vrms

Applicazioni:

Attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL.

Vantaggio competitivo:

Progettista e produttore del ☛ per 18 anni.

impianti del ☛ 2500, 4 piante

Del ☛ analizzatore di rete della passera del passaggio definitivamente

Azione del ☛ o 4 settimane.
Progettazione flessibile del ☛ secondo le informazioni richieste dei clienti senza qualsiasi tassa exral.

Trasformatore magnetico di lan, 1 carta TG110-LC50N2RL 10/100Base-TX di Ethernet del porto
