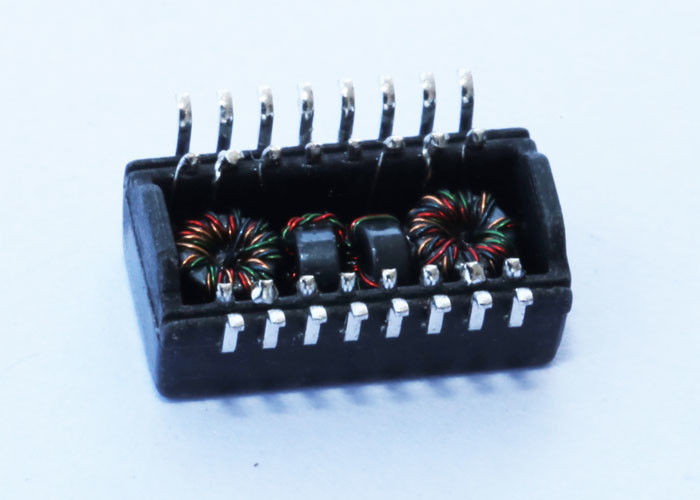

25TB-2016S3NL LAN Transformer a bassa perdita di inserimento per la rete PDH

Le caratteristiche principali del trasformatore LAN 25TB-2016S3NL:

• Supporta velocità di trasmissione dati di 10/100Mbps.
• Alte prestazioni e affidabilità delle apparecchiature di rete e di comunicazione.
• Montaggio di superficie per una facile integrazione dei PCB.
• Funziona stabilmente da 0°C a +70°C.
• Trasformatore a porta singola.
• Non-PoE (Power over Ethernet) compatibile.
• Il design compatto consente disegni flessibili.
• Risponde agli standard del settore per le soluzioni Ethernet e di rete.

Specifiche elettriche ((25°C)

1. Gira con rapporto 50KHz, 0,5V

lato del chip: lato della linea = 1CT: 1CT±2%

2Induttanza (Ls) 100KHz, 0,1V, 12mA Bias CC:

lato del chip: 350 uH Min

3. Perdita di inserimento

1-100MHz: -1,4 dB Max

4. Ritorno Perdita

            1-30MHz: -16dB Min

40 MHz: -14,4 dB Min

50 MHz: -13,1 dB Min

60-80MHz: -12 dB Min

100 MHz: -10 dB Min

5. Differente da rifiuto di modalità comune:

30 MHz: -45 dB Min

60 MHz: -40 dB Min

100 MHz: -35 dB Min

6Interrogatorio:

30 MHz: -40 dB Min

60 MHz: -35 dB Min

100 MHz: -30 dB Min

7- Potenza alta: 1500 Vrms min

Applicazioni:

Il trasformatore LINK-PP Magnetics 25TB-2016S3NL è ideale per l'uso in una vasta gamma di apparecchiature di rete e di comunicazione, tra cui:

• HUB: Migliora il trasferimento di dati tra dispositivi di rete.
• PC Card: Migliora la connettività Ethernet nei personal computer.
• Switch: garantisce un affidabile routing dei dati nei switch di rete.
• Router: supporta la gestione del traffico di Internet e di rete senza soluzione di continuità.
• PC Mainboards: fornisce funzionalità Ethernet ai disegni delle schede madri.
• Equipaggiamento SDH/PDH: facilita la trasmissione di dati in reti digitali gerarchiche sincrone e in reti digitali gerarchiche plesiochroniche.
• Telefoni IP: garantisce una comunicazione chiara nelle applicazioni voice-over-IP.
• Modem xDSL: Ottimizza il trasferimento di dati nei modem a banda larga per le connessioni Internet.

Série LINK-PP Magnetics Cross:
