Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: SMST-1666/HX2260NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specifiche: |
HX2260NL |
Specificativi1: |
SMST-1666 |
Velocità: |
10/100 Base-T |
Numero di porte: |
separare |
Applicazione: |
Lan Ethernet ((NoN PoE) |
Temperatura: |
- 40℃ A + 85℃ |
Ciao-vaso: |
1500 Vrms |
OCL: |
min 350uh |
Archivi Desonibil: |
PDF/3D/ISG/STP/STEP/FAGLIO |
Specifiche: |
HX2260NL |
Specificativi1: |
SMST-1666 |
Velocità: |
10/100 Base-T |
Numero di porte: |
separare |
Applicazione: |
Lan Ethernet ((NoN PoE) |
Temperatura: |
- 40℃ A + 85℃ |
Ciao-vaso: |
1500 Vrms |
OCL: |
min 350uh |
Archivi Desonibil: |
PDF/3D/ISG/STP/STEP/FAGLIO |

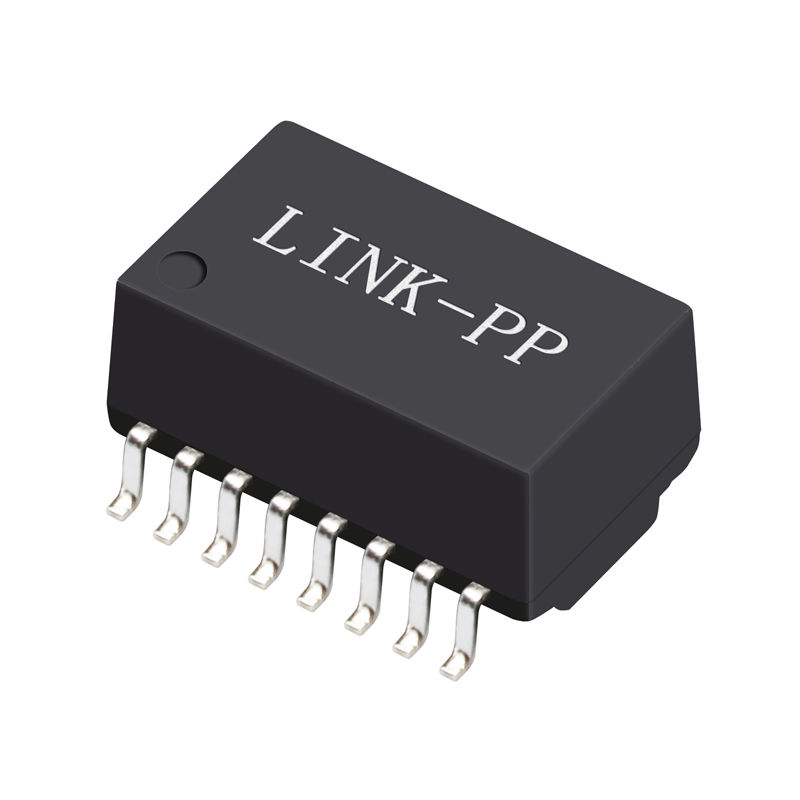

Un trasformatore LAN, moduli magnetici BASE-TX 10/100
1.Rj45 Trasformatore a singola porta LAN
2.ColiStruttura: toroidale
3.100base-t trasformatore
4.SMD, 16 pin
10 / 100 BASE-TX Trasformatore LAN a porta singola con 16 pin
Descrizione:
Trasformatori magnetici a singola porta base-t-Ethernet
| Applicazione | LAN ETHERNET ((PoE&NON PoE) |
| AutomDX | - Sì. |
| Commento | Compliance RoHS LPXXXXNL |
| Configurazione RX | T,C |
| Configurazione TX | T,C |
| Edilizia | MOLDO di trasferimento |
| Cori per porto | 4 |
| Numero di porti | Non sposato |
| PCB | NO PCB |
| Pacco | SMT |
| Altezza del pacchetto (pollici) | 0.225 o altro |
| Altezza dell'imballaggio (mm) | 5.715 o altro |
| Lunghezza del pacchetto (pollici) | 1.12 o altro |
| Lunghezza dell'imballaggio (mm) | 28.448 o altro |
| Larghezza del pacchetto (pollici) | 0.63 o altro |
| Larghezza dell'imballaggio (mm) | 16.002 o altro |
| Compatibilità RoHS | Sì-RoHS-6 |
| Velocità | 10/100/1000BASE-TX |
| Temperatura | 0 a 70/-40 a +85 |
| Converte il rapporto RX | 1CT:1CT |
| Torna rapporto TX | 1CT:1CT |
| P/N principale | LP1198NL, ecc. |
Specificativi elettrici:
1. Gira con rapporto 50KHz, 0,5V
lato del chip: lato della linea=1CT: 1CT+_2%
2Induttanza (Ls) 100KHz, 0,1V, 12mA Bias CC:
lato del chip: 350 uH Min
3Perdita di inserimento da 1 a 100 MHz: -1.4 dB Max
4Perdita di ritorno da 1 a 30 MHz: -16 dB Min
40 MHz: -14,4 dB Min
50 MHz: -13,1 dB Min
60-80MHz: -12 dB Min
100 MHz: -10 dB Min
5. Differente da rifiuto di modalità comune:
30 MHz: -45 dB Min
60 MHz: -40 dB Min
100 MHz: -35 dB Min
6- 30 MHz: -40 dB Min.
60 MHz: -35 dB Min
100 MHz: -30 dB Min
7- Potenza alta: 1500 Vrms min
Applicazioni
Utilizzato per apparecchiature di rete e di comunicazione quali HUB, scheda PC, switch, router, scheda madre PC, SDH, PDH, telefono IP, modem xDSL
