Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: S558-5500-68
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
PN: |
S558-5500-68 |
Numero di porti: |
Porto unico |
Stile di montaggio: |
SMT |
Applicazione: |
1000BaseT, 60W PoE |
Tipo di profilo: |
Norme |
Intervallo di temperatura di funzionamento: |
-40°C a 85°C |
PN: |
S558-5500-68 |
Numero di porti: |
Porto unico |
Stile di montaggio: |
SMT |
Applicazione: |
1000BaseT, 60W PoE |
Tipo di profilo: |
Norme |
Intervallo di temperatura di funzionamento: |
-40°C a 85°C |

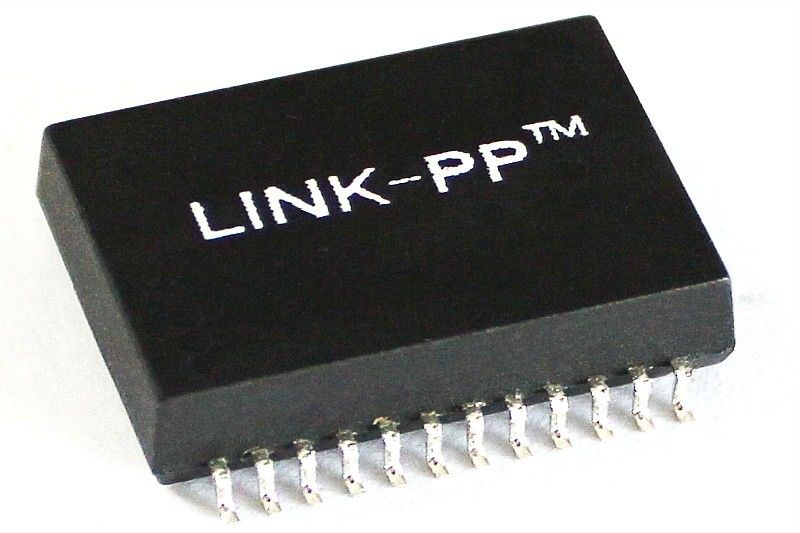

Questo trasformatore magnetico S558-5500-68 LAN è progettato per reti 1000BaseT.La tecnologia di montaggio superficiale (SMT) consente un'installazione comodaIl suo profilo standard e la conformità RoHS lo rendono adatto a varie applicazioni in un'ampia gamma di temperature di funzionamento da -40°C a 85°C.
| Applicazione | LAN ETHERNET ((PoE&NON PoE) |
| AutomDX | - Sì. |
| Commento | Compliance RoHS LPXXXXNL |
| Configurazione RX | T,C |
| Configurazione TX | T,C |
| Edilizia | MOLDO di trasferimento |
| Cori per porto | 4 |
| Numero di porti | Quad |
| PCB | NO PCB |
| Pacco | SMT |
| Altezza del pacchetto (pollici) | 0.225 o altro |
| Altezza dell'imballaggio (mm) | 5.715 o altro |
| Lunghezza del pacchetto (pollici) | 1.12 o altro |
| Lunghezza dell'imballaggio (mm) | 28.448 o altro |
| Larghezza del pacchetto (pollici) | 0.63 o altro |
| Larghezza dell'imballaggio (mm) | 16.002 o altro |
| Compatibilità RoHS | Sì-RoHS-6 |
| Velocità | 10/100/1000BASE-TX |
| Temperatura | 0 a 70/-40 a +85 |
| Converte il rapporto RX | 1CT:1CT |
| Torna rapporto TX | 1CT:1CT |
1. Gira con rapporto 50KHz, 0,5V
lato del chip: lato della linea=1CT: 1CT+_2%
2Induttanza (Ls) 100KHz, 0,1V, 12mA Bias CC:
lato del chip: 350 uH Min
3Perdita di inserimento da 1 a 100 MHz: -1,4 dB Max
4Perdita di ritorno da 1 a 30 MHz: -16 dB Min
40 MHz: -14,4 dB Min
50 MHz: -13,1 dB Min
60-80MHz: -12 dB Min
100 MHz: -10 dB Min
5. Differente da rifiuto di modalità comune:
30 MHz: -45 dB Min
60 MHz: -40 dB Min
100 MHz: -35 dB Min
6- 30 MHz: -40 dB Min.
60 MHz: -35 dB Min
100 MHz: -30 dB Min
7- Potenza alta: 1500 Vrms min
