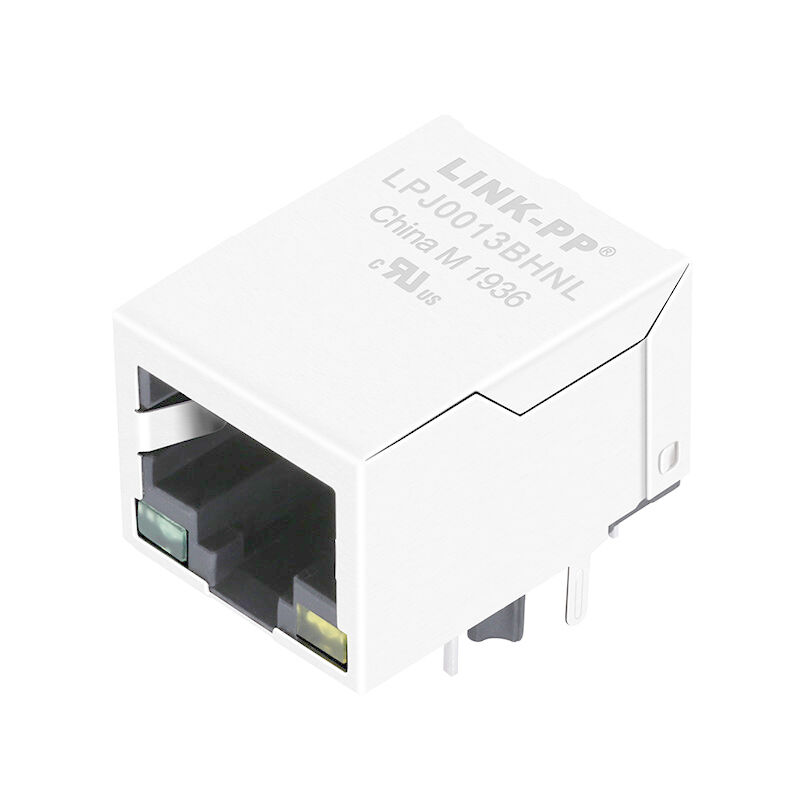

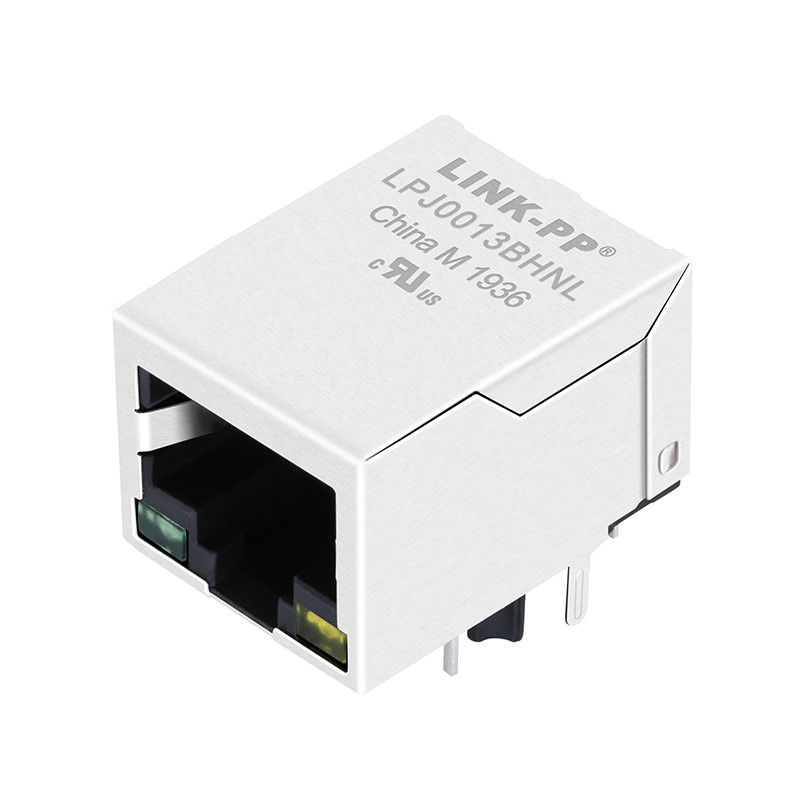

RB1-126BAG1A | LPJ0013BHNL 1x 10/100 RJ45 magnetico Jack
- LPJ0013BHNL compatibile a RB1-126BAG1A
- 1x 10/100 RJ45 magnetico Jack per l'ingresso/uscita di dati
- Attraverso la presa modulare del foro RJ45
- lunghezza RJ45 Magjack di 21.3mm
Descrizione:
| La singola spina modulare del porto RJ45 con 10/100 di base-t ha integrato la magnetica, verde/giallo il LED, linguetta giù, RoHS |
| Numero del pezzo di LINK-PP |
LPJ0013BHNL |
| Numero del pezzo di UDE |
RB1-126BAG1A |
| Applicazione-lan |
ETHERNET (non PoE) |
| AutomDX |
SÌ |
| Circuito di Bst |
SÌ |
| Configurazione RX |
T, C |
| Configurazione TX |
T, C |
| Placcatura accoppiamento di area del contatto |
»»/15u/30u» dell'ORO 6u |
| I centri per porto |
4 |
| Diodi |
NESSUN DIODI |
| Opzione del LED |
GREEN/YELLOW |
| Fermo |
LINGUETTA GIÙ |
| Numero dei porti |
1X1 |
| PWB |
FR4 |
| Angolo del supporto del PWB |
ENTRATA LATERALE |
| PWB che conserva posta |
POSTA DI T |
| Altezza del pacchetto (pollici) |
0,524 |
| Altezza del pacchetto (millimetro) |
13,30 |
| Lunghezza del pacchetto (pollici) |
0,839 |
| Lunghezza del pacchetto (millimetro) |
21,30 |
| Larghezza del pacchetto (pollici) |
0,627 |
| Larghezza del pacchetto (millimetro) |
15,93 |
| Tipo di Pin |
LEGA PER SALDATURA DI THT |
| RoHS compiacente |
YES-RoHS-5 CON CAVO nell'ESENZIONE della LEGA PER SALDATURA |
| Ricerca |
SÌ |
| Linguette di EMI dello schermo |
SENZA |
| Velocità |
10/100 di BASE-T |
| Temperatura |
0 A 70℃ |
| Rapporto RX di giri |
1CT: 1CT |
| Rapporto TX di giri |
1CT: 1CT |
con/senza di 1X1 RJ45 Magjack LED, incontrante IEEE 802.3u
1. Tipo di prodotto caratteristiche:
1) tipo = connettore di prodotto
2) tipo di Jack = RJ45
3) profilo = norma
4) orientamento del montaggio del PWB = entrata del lato (angolo retto)
2. Collegamento meccanico:
1) configurazione di Jack = 1 x 1
3. Caratteristiche elettriche:
1) schermato = sì
4. Caratteristiche relative di termine:
1) dito di EMI - fondo = senza
2) metodo = lega per saldatura di termine
5. Caratteristiche relative del corpo:
1) la configurazione del porto = sceglie/multi
2) dita di EMI sommità e lati = con senza
3) orientamento = norma del fermo - chiuda
4) lunghezza della coda del PWB
6. Caratteristiche relative del contatto:
1) precaricato = sì
2) tipo di termine del contatto = tramite il supporto superficie/del foro
7. Abitazione delle caratteristiche relative:
1) stile = Jack del connettore
8. Standard industriali:
1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,
Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C
3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente
9. Marcatura di identificazione:
1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm
10. Termini per uso:
1) si applica a = circuito stampato
2) condizioni ambientali = ufficio/locali
3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85
Applicazioni:
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
