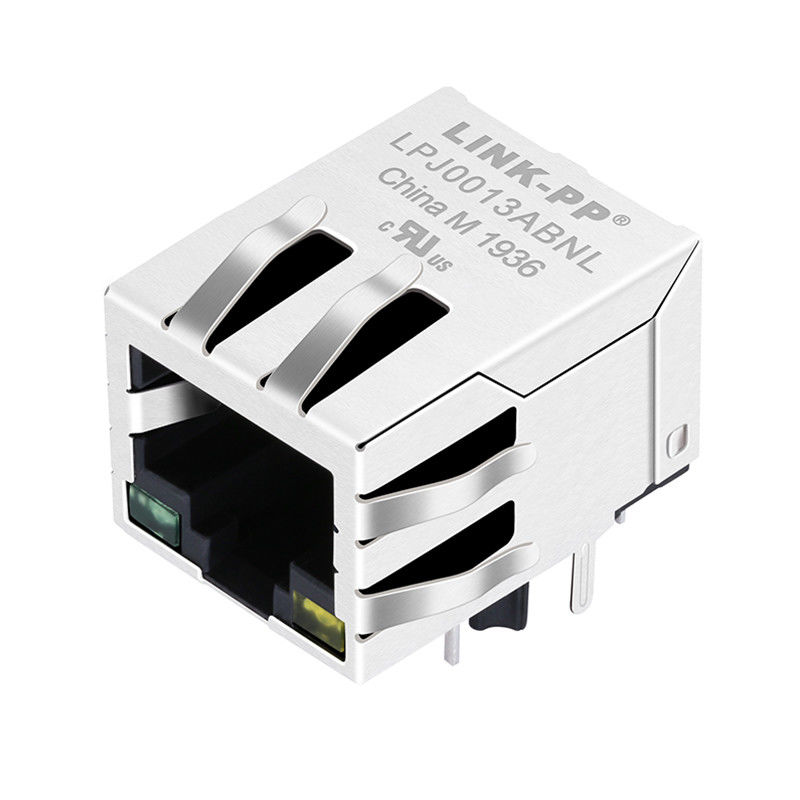

Singolo connettore UTP dell'ingresso/uscita di dati di porto di LPJ0013ABNL RJ45 5 10/100Mbps

10/100 di base-t LPJ0013ABNL LINK-PP Jack magnetico

linguetta-giù 1X1 attraverso la presa modulare del foro RJ45

lunghezza RJ45 Magjack di 21.3mm


con/senza di 1X1 RJ45 Magjack LED, riunione IEEE 802,3

1. Tipo di prodotto caratteristiche:

1) tipo = connettore di prodotto
  2) Jack Type = RJ45
 3) profilo = norma
 4) orientamento del montaggio del PWB = entrata laterale (angolo retto)

2. Collegamento meccanico:
 1) Jack Configuration = 1 x 1

3. Caratteristiche elettriche:
 1) schermato = sì

4. Il termine ha collegato le caratteristiche:
1) EMI Finger - inferiore = senza
2) metodo = lega per saldatura di termine

5. Il corpo ha collegato le caratteristiche:
1) configurazione del porto = singolo/multi
2) EMI Fingers sommità e lati = con senza
3) orientamento = norma del fermo - chiuda
4) lunghezza della coda del PWB

6. Il contatto ha collegato le caratteristiche:
1) precaricato = sì
2) tipo di termine del contatto = tramite supporto di superficie/del foro

7. Abitazione delle caratteristiche relative:
1) stile = Jack del connettore

8. Standard industriali:
1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
 2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,

Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C
3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente

9. Marcatura di identificazione:
1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm

10. Termini per uso:
1) si applica a = circuito stampato
2) condizioni ambientali = ufficio/locali
3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85

Applicazioni:

Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL

Vantaggio competitivo:

16 anni di esperienza di produzione,

persone 2600,

prova di 100%

Termine di consegna flessibile
